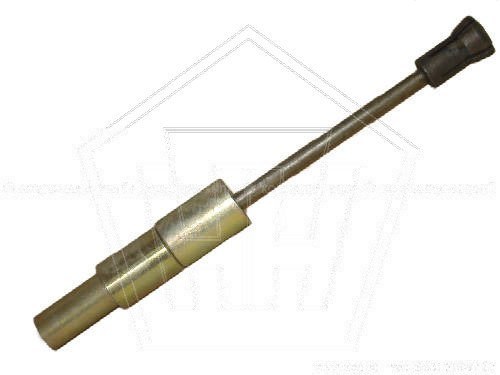

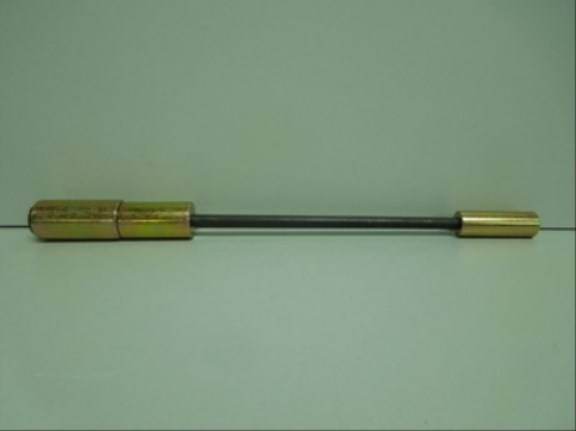

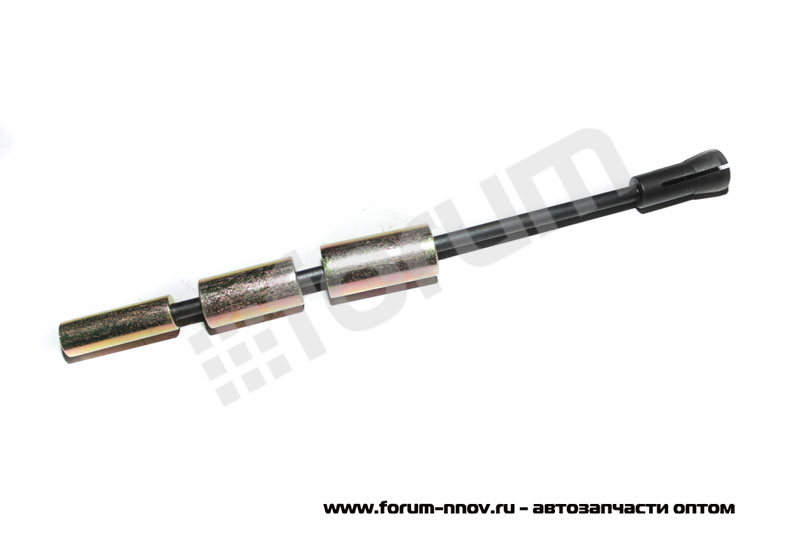

Приспособление для установки маслосъемных колпачков

Артикул: 41.7853-4016 , артикулы доп.: 10285

Код для заказа: 005047

Всем привет! Являясь обладателем продукции отечественного автопрома, возникла необходимость в замене сальников клапанов, так как, судя по всем признакам, они начали пропускать – повышенный жор масла, резьба свечей в нагаре, дым из трубы при пуске.

Автомобиль уже с приличным пробегом, требует постоянных вложений, поэтому решил сэкономить и заменить колпачки своими руками не прибегая к сервису, заодно совместив это с заменой изношенного распредвала и кулачков, чтобы десять раз не лазить.

Заранее были приобретены необходимые инструменты и материалы: комплект колпачков, распредвал с рокерами, пара пружин и сухариков на всякий случай. Из инструментов нам понадобится набор ключей и головок, динамометрический ключ, молоток, намагниченная отвертка или пинцет, узкогубцы для съема колпачков, рассухариватель клапанов, оловянный пруток, отрезок термоусадочной трубки, если в комплекте с сальниками нет установочной втулки.

Оперативно пришла посылка с оправкой по забиванию колпачков.

Представляет из себя отрезок металлического прутка, рассточенный под форму сальника – просто и надежно.

Итак, давайте приступим. Глушим мотор и даем ему остынуть. Снимаем клапанную крыжку и выставляем метки ГРМ по Верхней мертвой точке 4-го цилиндра (ВМТ).

В этом положении мы можем заменить колпачки на 1 и 4-м цилиндре. Снимаем звезду респредвала и связываем ее с цепью, чтобы цепь не перескочила и не сбились метки, так как нам надо будет еще прокручивать коленвал.

Теперь с помощью фонарика удостоверяемся, что поршни 1 и 4-го цилиндров находится в верхнем положении. Начнем замену с первого цилиндра, снимаем пружины и рокера. Откладываем их согласно нумерации цилиндров, чтобы потом при сборке поставить каждый на свое место.

Вставляем оловянный прутик в свечное отверстие под клапан на котором будем заменять колпачок, надеваем рассухариватель и продавливаем тарелку с пружиной, вынимая освободившиеся сухарики, снимаем пружины клапана, а также нижнюю тарелку малой пружины, так как она нам будет мешать.

Все, доступ к сальнику открыт. Теперь с помощью узкогубцев осторожно, чтобы не повредить направляющую втулку клапана, снимаем старый сальник вверх.

Протираем посадочное место от масла, надеваем на кончик клапана установочную втулку, дабы не повредить новый сальник об острые края и осторожно одеваем колпачок, смазав рабочую кромку маслом. Снимаем втулку, надеваем оправку и несильными ударами молотка запрессовываем сальник до упора.

Так как показалось, что длины выточки под стержень клапана в оправке не хватит, то предварительно немного расверлил отверстие дрелью, благо металл довольно мягкий. Также наждачной бумагой зашкурил острые края.

Теперь ставим пружины и рассухариватель обратно и засухариваем клапан, после этого вынимаем прутик и наносим несколько несильных ударов молотком по стержню клапана, чтобы убедиться, что сухарики надежно встали по месту.

Аналогично меняем сальники на втором клапане и на клапанах 4-го цилиндра, затем проворачиваем коленчатый вал на 180 градусов и заменяем сальники 2 и 3-го цилиндра.

Перед установкой рокеров и распредвала еще раз внимательно проверяем "засухаренность" клапанов и собираем все обратно.

После установки распредвала настраиваем зазоры в клапанах.

Так как менял колпачки в первый раз, то работа заняла весь день. К сожалению, замена помогла не особо, так как на проверку оказались изношеными еще и направляющие втулки клапанов. Но, ценный опыт получен и, думаю, в будущем, если придется менять эти направляющие, он еще пригодиться.

Также, перед работой рекомендую основательно подготовиться и найти инструкцию по замене колпачков для конкретно вашего автомобиля, так как есть много ньюансов, которые в данный обзор вместить не удалось. И желательно все же иметь подобный цанговый съемник колпачков вместо пассатижей https://www.avtoall.ru/s_emnik_kolpachkov_maslootrajayushih_5_6mm_avtom-959842/ – сэкономит кучу времени. Ну, и небольшое видео ниже, может кому поможет, замена колпачков своими руками – это не так уж и трудно.

При напрессовке маслоотражательных колпачков приходится часто сталкиваться с недостаточной обзорностью места работы, особенно, когда клапаны приводятся в действие непосредственно кулачками распределительного вала через цилиндрические толкатели без промежуточных рычагов.

Приспособления и оправки для установки и снятия маслоотражательных колпачков направляющих втулок клапанов, чертежи, схемы и размеры.

Собирательный образ чаще всего встречающихся маслоотражательных колпачков представлен на рисунке ниже, там же нанесены предельные размеры. Браслетные пружины колпачков бывают диаметрами 1,2; 1,3; 1,5; 1,6 мм. При диаметре 1,6 мм пружину при запрессовке колпачка лучше снять. Посадочный диаметр (внутренний), по крайней мере у колпачка отечественного производства, должен быть равен 10,45-10,60 мм, но встречаются колпачки с диаметром 10,4 мм.

Маслоотражательные колпачки направляющих втулок клапанов с номинальным диаметром стержня 8 мм, предельные максимальные и минимальные размеры.

Здесь большую роль играет не только величина посадочного диаметра, но и форма внутренней поверхности. Для облегчения напрессовки посадочную поверхность колпачка выполняют с кольцевыми выступами (канавками).

Маслоотражательные колпачки рекомендуется напрессовывать с использованием оправок. Наиболее часто применяемые оправки для автомобилей ВАЗ представлены на рисунке ниже. У автомобилей ВАЗ напрессовывать маслоотражательные колпачки на втулки клапанов рекомендуется оправкой 41.7853.4016. Использование этой оправки связано с определенными проблемами.

Оправки для установки маслоотражательных колпачков.

Дело в том, что оправка имеет коническую поверхность (диаметры 13,2-13,3 и 14,2-14,3 мм, расстояние между ними 14 мм), взаимодействующую с фланцем арматуры колпачка (13,8-14,4 мм). При натяге 0,3-0,5 мм в соединении втулка—колпачок проблем практически не возникает, а вот при меньших натягах в упомянутом соединении колпачок (фланец арматуры) заклинивает в оправке и не извлекается оттуда.

Большая длина оправки (160 мм) не позволяет установить колпачок на втулку выпускного клапана 4-го цилиндра без предварительного вывертывания шпильки крепления корпуса подшипников распределительного вала. Вывернуть шпильку из алюминиевой головки — часто задача непростая. При этом необходимо иметь в виду, что шпилька изготовлена из стали с пределом прочности 80-100 кгс/мм2. К примеру, у используемой обычно стали 45 этот предел не более 70 кгс/мм2.

На автомобилях ВАЗ-2101 — ВАЗ-2107 рекомендуется напрессовывать маслоотражательные колпачки после установки клапана, а чтобы не повредить колпачок кромками канавки под сухари, следует использовать оправку 41.7851.4003.

Оправки для установки маслоотражательных колпачков и браслетных пружин.

Удобнее все же сначала напрессовать на втулку клапана колпачок, а уже потом устанавливать клапаны. Кстати, так и рекомендуется делать у ВАЗ-2108, ВАЗ-2109, ВАЗ-2110. Здесь дело, вероятно в том, что канавка под сухари на стержнях клапанов ВАЗ одна и имеет острые кромки, а у клапанов Лада Самара их три, но с закругленными кромками.

На практике для автомобилей ВАЗ часто применяют оправку, показанную на рисунке ниже. В оправке использован стержень от старого клапана любого двигателя ВАЗ. Кромки под сухари должны быть притуплены.

Оправки для напрессовки маслоотражательных колпачков для автомобилей ВАЗ.

Возможен и такой способ. Отверстие в колпачке с браслетной пружиной имеет диаметр 6,7-6,8 мм, а если пружину снять, диаметр отверстия будет уже 6,87-7 мм. Уменьшение натяга, а, главное, увеличение податливости уплотняющей кромки колпачка сводит к минимуму вероятность ее повреждения.

Устанавливать пружину на колпачок поможет оправка, показанная на рисунке выше. При установке маслоотражательных колпачков часто, особенно у иномарок, стучать по оправке молотком совсем не требуется — достаточно просто нажать на нее рукой.

Ручные оправки показаны на рисунке выше (б, в). Они предназначены для напрессовки маслоотражательных колпачков при установленных клапанах. Эти оправки легко преобразовать в оправки иного типа, показанного на том же рисунке (а).

Ручные оправки для напрессовки маслоотражательных колпачков удобнее использовать, когда посадочные поверхности клапанных втулок и маслоотражательных колпачков имеют вид, показанный на первом рисунке (б). В этом случае колпачок (10,4 мм) «надевается» на втулку (10,8 мм) нажатием руки на оправку с натягом на сторону в 0,2 мм.

Оправка, рекомендуемая для ВАЗ, слишком массивна, что способствует потере чувства меры при ударе по ней, а большая длина не позволяет ей, как и оправке 41.7853.4016, установить колпачок на втулку выпускного клапана 4-го цилиндра, не вывернув шпильку.

И это не все. Если внимательно присмотреться к предельным размерам маслоотражательных колпачков и соответствующим размерам оправок, то становится ясно, почему иногда запрессовка колпачков кончается для них плохо. Оправка должна контактировать с плоскостью колпачка. Именно в этом случае усилие передается на металлическую часть колпачка (арматуру). В противном случае возможно смятие браслетной пружины, деформация фланца арматуры, отрыв от нее резины.

Иногда фланец арматуры так заклинивает в оправке, что при попытке убрать последнюю с втулки клапана снимается и напрессованный колпачок. Как было уже сказано выше, колпачки можно «надевать» на втулки клапанов просто рукой или при помощи оправок, что и принято на многих двигателях. Однако для легкого «надевания» колпачка на втулку клапана у последней необходимо изменить место посадки колпачка.

Напрессовка маслоотражательного колпачка при помощи регулируемого универсального приспособления.

Посадку (напрессовку) колпачка на втулку удобно производить при помощи регулируемого универсального приспособления. Перед напрессовкой, вращая гайку, «настраивают» цангу под данный колпачок. Контакт цанги с колпачком должен происходить, как отмечалось выше, по плоскости колпачка. Установив колпачок на втулку и нажав на упор, рукой напрессовываем колпачок.

Снятие маслоотражательного колпачка при помощи регулируемого универсального приспособления.

Если конструкция втулок обычная, возможно потребуется легкое постукивание молотком (металлическим стержнем) по упору. Посадочное место втулки смазывается моторным маслом. При снятии старых колпачков цанга защелкивается на колпачке и затягивается при помощи воротка гайкой.

Съемник маслоотражательных колпачков изготовленный из старых плоскогубцев.

Далее, придерживая верхним воротком цангу, вторым воротком вращаем наружную гайку. Для снятия маслоотражательных колпачков можно также использовать инерционное приспособление изготовленное с использованием старых плоскогубцев.

По материалам книги «Приспособления для ремонта автомобилей».
Росс Твег.

С помощью вот такого не хитрого приспособления можно легко и быстро поменять маслосъемные колпачки на некоторых авто.

Все просто: Медная трубка. С одной стороны приварена резьба от свечи зажигания. С другой стороны быстросъемный штуцер от воздушного шланга.

Выкручиваем свечу зажигания. Вкручиваем трубку. Подключаем шланг от компрессора. И меняем колпачки.

Также по количеству пропускаемого воздуха можно получить примерное представление о состоянии поршневых колец и клапанов.

UPD: Давление воздуха не дает клапанам упасть вниз после рассухаривания
Таким методом меняют колпачки не снимаю ГБЦ.

Recommendations

FakeHeader

Comments 100

давление какое подавать надо чтобы наверняк? чтобы не гонять колено вообще и при этом клапан не провалился.
Заранее спасибо.

Честно я не знаю. Ну сколько обычно подают для того что бы работал пневмоинструмент. Или для накачки шин.

пневма 6-9 , а шины 3¬4 достаточно.

Честно я не знаю. Ну сколько обычно подают для того что бы работал пневмоинструмент. Или для накачки шин.

а сам сколько делал, не помнишь?

Эту работу делал мой друг. Я не знаю какое там давление. Но оно у него постоянное. И гайковерт и пневмодрель и шины с него качает. Могу уточнить. Но позже. Он щас уехал. Но думаю там не сильно пренципиально. 4 будет достаточно.

спасибо. но если все же доберешься до инфы, напиши пожалуйста.

умные люди давно "Цангу" для снятия колпачков придумали… а воздухом может чем-нибудь черевато быть.

Я так менял маслосъемные колпачки в том году.тоже не хотел разбирать все, и по сидев по думав придумал тоже такую приблуду только чуть другую, но работало все поменял очень быстро.

Тока в момент подачи воздуха нельзя руки сувать во вращающиеся части мотора — под давлением поршень перемещается в нмт и проворачивает коленвал.

При данном методе нужно фиксироваль коленвал, иначе будет беда…и подъема головы не избежать!

Распредвал то снят, все клапана закрыты…

ДАЙ погонять! я на днях маслосъёмные менять буду =)

Ниче конечно… только старо это как мир! Причем это с тех времен, когда "колпачки" выхаживали максимум 20-ть тысч… )))

И как же современные сервисы проделывают данную операцию?

читайте больше, развивайтесь… ))) а обучение автомехаников… нынче дорого… )))

за последнее время ни чего нового в этой сфере не придумано.

Вам наверно просто некогда, следить за последним! Вар танки, вар тандеры, контрстрайки всякие… много времени отнимают! )))

Я в ваш адресс ругательных слов не писал. 🙂

Друже… я тебя ничем не обидел, поверь (ты даже это не понял)!))) Просто надо много учиться, читать, делать выводы… а потом выставлять приблуду, которой много лет! )))

в этой группе уже наверное более 1000 поделок. Некоторые из них повторяются. И практически все что можно себе вообразить (в разумных пределах конечно) уже давно придумано за нас. И я не думаю что вы пользуетесь только самыми современными разработками.

Не воспринимай всерьез частное мнение, никаких нервов не хватит, каждому что то объяснять и доказывать. Если получился давно известный инструмент, это говорит о том что твой мозг отлично сработал.

Да, приходилось воздухом придерживать клапана при замене сальников клапанов на Ауди, так же приходилось и применять припой, но это как когда и на каком двигателе…

Вопрос к тем кто с недоверием относится к данному приспособлению: как вы будете менять МСК в двигателе в которых свечи посажены глубоко в колодце, где высота колодца см15, и клапанов не 2 а 5. Как вы засуните туда нитку или припой. Напимер в ауди а4 1.8.

Парень который делал эту приблуду подсмотрел принцип в книге по ремонту автомобиля мерседес. Я думаю такая компания плохого не посоветует.

))) Правильно все… парень молодец конечно!))) Только парень, "придумавший" эту приблуду, наверняка не менял никогда "колпачки", даже на некоторых мотрах, с 2-мя клапанами… не говорю уже о 5-ти… на которых ГБЦ все равно снимать надо))) И поверте… на 90% мотров, если уж надо менять "колпачки", то ГБЦ все равно снимается… !))) А если не понимаете о чем речь… то уж точно не надо лезть туды-дороже обойдецО!)))

Я не говорил что это приспособление поможет на всех двигателях. И при мне лично меняли таким образом мск на моей ауди 100 10кл. И на пассате 1.8т 20кл.

наверняка помогло… как мертвому, присадка от поноса )))

Ааа. Я понял. Вам лишь бы что-нубудь написать. Не важно: по делу или нет. 🙂

Я об этом и говорю)

делали так, когда на сервисе работал. экономит кучу времени.и бабло берешь за полную карту ремонта.т.е. снять поставить гбц грм

Зачет) ненужно крутить коленчатый вал, только минус давление воздуха нужно поддерживать.

Тфу блин так пишите сальники клапанов

Что такое маслосьемные колпачки ?

У меня есть набор Force для замены колпачков. Там есть такая фигулина, только она со вставкой из резинового шланга посередине.
Плюс переходники под разные дырки, некоторые просто под огромные, универсальный рассухариватель, клещи для колпачков, магнитные пинцеты, палки-ковырялки и прочие интересности :))))
Сам юзал один раз, очень понравилось, архиполезный способ замены. Но если кому-то нравится гнуть припой — то, как говорится, нет препятствий патриотам.

А что за набор, можешь ссылку кинуть или артикул, название набора?

Штукенция полезная))))) но надо дорабатывать недай бог трубка от резьбы отломиться!

Я уже 12 лет работаю в сервисе. Последние 5 мотористом. Поднимается поршень в ВМТ и всё ни куда клапана не упадут. На любом авто кроме субару, там не удобно. Это от безделья вы фигнёй страдаете чтото выдумываете.

+1 тоже согласен

Я уже 12 лет работаю в сервисе. Последние 5 мотористом. Поднимается поршень в ВМТ и всё ни куда клапана не упадут. На любом авто кроме субару, там не удобно. Это от безделья вы фигнёй страдаете чтото выдумываете.

а не погнется ли клапан при рассухаривании? на пример на 5v на цилиндр-впускные клапана тонкие.

Легко, и отрывется тарелка от клапана. Как раз на ваговском 1.8. Видел своими глазами семь подьемов ГБЦ на одном моторе после замены маслосьемных упором в поршень !

вот и я о том же…и как же менять на 1.8 ваговском?

По хорошему замена колпачков как мертвому припарка на этом двигателе. Там втулки изнашиваются очень быстро. И самое главное новые сухари ставить, иначе отрывает верхнюю часть клапана

посмотрел эльзу…действительно подают 6 бар в камеру при НМТ и сжимают пружину, рассухаривают и менят мск.

У нас почти во всех конторах по мех обработке отказываются засухаривать эту чудесную ГБЦ. Даже с новыми клапанами ) наелись уже все

Я уже 12 лет работаю в сервисе. Последние 5 мотористом. Поднимается поршень в ВМТ и всё ни куда клапана не упадут. На любом авто кроме субару, там не удобно. Это от безделья вы фигнёй страдаете чтото выдумываете.

Тоже на паджерике так делал

Я уже 12 лет работаю в сервисе. Последние 5 мотористом. Поднимается поршень в ВМТ и всё ни куда клапана не упадут. На любом авто кроме субару, там не удобно. Это от безделья вы фигнёй страдаете чтото выдумываете.

есть моторы, где в вмт поршня клапан все равно уходит вниз немного.камера сгорания в гбц как раз дает такой люфт.и так уже не засухаришь обратно.

Я уже 12 лет работаю в сервисе. Последние 5 мотористом. Поднимается поршень в ВМТ и всё ни куда клапана не упадут. На любом авто кроме субару, там не удобно. Это от безделья вы фигнёй страдаете чтото выдумываете.

Согласен полностью.Фигня, посильнее надавишь и головку снимать.Теоретики.

Без опыта сидят тут умничают.

спасибо за идею.

Поршень подводишь к вмт вместо свечи вставляешь толстый стержень припоя и подпираешь окончательно поршнем. Все меняется на УРА.

Полностью согласен и не надо не каких заморочек с воздухом.

Поршень подводишь к вмт вместо свечи вставляешь толстый стержень припоя и подпираешь окончательно поршнем. Все меняется на УРА.

Это точно, припой рулит!

Поршень подводишь к вмт вместо свечи вставляешь толстый стержень припоя и подпираешь окончательно поршнем. Все меняется на УРА.

+1! Уже более 10 лет таким методом пользуюсь и никогда не подводил)))

Класс. Взял на вооружение

Наконец встретил того кто реально использовал этот метод. К стати. Есть приспособления для рассухаривания без съема ГБЦ куда такое приспособл входит в комплект. Вопрос — КАКОЕ давление обеспечивает такой поджим клапанов, что можно сжать пружину?

какую пружину ты собрался сжимать…при подачи воздуха клапана закрыты и пружина розжата, пружина сжатая когда клапан открыт)))…сам такой штукой пользуюсь, хватает 2-3 атмосферы

Речь о том, что при рассухаривании — нажимаем рассухаривателем на тарелку клапана. Поскольку механизм приработался, то через тарелку, с некоторым усилием давим и на клапан. Потом тарелка расцепляется и опускается от нажатия рассухаривателя. А клапан остаётся. сухари освобождаются.
Вопрос — чтобы преодолеть это некоторое усилие на клапан — какое давление надо в среднем подать в цилиндр?

Наконец встретил того кто реально использовал этот метод. К стати. Есть приспособления для рассухаривания без съема ГБЦ куда такое приспособл входит в комплект. Вопрос — КАКОЕ давление обеспечивает такой поджим клапанов, что можно сжать пружину?

+1
к вопросу о давлении

Наконец встретил того кто реально использовал этот метод. К стати. Есть приспособления для рассухаривания без съема ГБЦ куда такое приспособл входит в комплект. Вопрос — КАКОЕ давление обеспечивает такой поджим клапанов, что можно сжать пружину?

Любое. Если ты при сжатии пружины не будешь толкать шток клапана вниз.

На деле вообще ничего не надо пихать в цилиндр. Рассухариваешь ударом молотка по головке через подложенную тряпочку — сухарики сами выпрыгивают. При засухаривании новый маслосьемный колпачек держит клапан и не дает ему опускаться. Поршень в ВМТ нужен чтобы не уронить клапан в цилиндр пhи замене маслосьемного колпачка.

Воздух — облегчит манипуляции.

Речь о том, что при рассухаривании — нажимаем рассухаривателем на тарелку клапана. Поскольку механизм приработался, то через тарелку, с некоторым усилием давим и на клапан. Потом тарелка расцепляется и опускается от нажатия рассухаривателя. А клапан остаётся. сухари освобождаются.
Вопрос — чтобы преодолеть это некоторое усилие на клапан — какое давление надо в среднем подать в цилиндр?

Суть вопроса понимаю, но предсказатьпосчитать точное давление которое удержит клапан при любых манипуляциях — не берусь.

Вариант же удара — использует силы инерции. Но тут есть риск потери герметичности и клапан провалится, т.е. удержание его давлением не кажется мне идеальным вариантом.

А если например при засухаривании тарелкой не попадешь на ножку, толкнешь клапан, давление в цилиндре пропадет, клапана посыплются внутрь, тогда без вариантов сдергивать головку… по мне, так надежнее поршень подогнать.

Один дедуля рассказывал что он в отверстие для свечи запихивал верёвку, после подпирал чуток поршнем клапана и рассухаривал, засухаривал а после просто вынимал её из цилиндра) веревка мягкая-вреда не приносит)

+1
если не ошибаюсь, должна быть нейлоновая

Меняем маслосъемные колпачки своими руками

Всем привет! Являясь обладателем продукции отечественного автопрома, возникла необходимость в замене сальников клапанов, так как, судя по всем признакам, они начали пропускать - повышенный жор масла, резьба свечей в нагаре, дым из трубы при пуске.

Автомобиль уже с приличным пробегом, требует постоянных вложений, поэтому решил сэкономить и заменить колпачки своими руками не прибегая к сервису, заодно совместив это с заменой изношенного распредвала и кулачков, чтобы десять раз не лазить.

Заранее были приобретены необходимые инструменты и материалы: комплект колпачков, распредвал с рокерами, пара пружин и сухариков на всякий случай. Из инструментов нам понадобится набор ключей и головок, динамометрический ключ, молоток, намагниченная отвертка или пинцет, узкогубцы для съема колпачков, рассухариватель клапанов, оловянный пруток, отрезок термоусадочной трубки, если в комплекте с сальниками нет установочной втулки.

 Оперативно пришла посылка с оправкой по забиванию колпачков.

Представляет из себя отрезок металлического прутка, рассточенный под форму сальника - просто и надежно.

Итак, давайте приступим. Глушим мотор и даем ему остынуть. Снимаем клапанную крыжку и выставляем метки ГРМ по Верхней мертвой точке 4-го цилиндра (ВМТ).

В этом положении мы можем заменить колпачки на 1 и 4-м цилиндре. Снимаем звезду респредвала и связываем ее с цепью, чтобы цепь не перескочила и не сбились метки, так как нам надо будет еще прокручивать коленвал.

Снимаем распредвал.

Теперь с помощью фонарика удостоверяемся, что поршни 1 и 4-го цилиндров находится в верхнем положении. Начнем замену с первого цилиндра, снимаем пружины и рокера. Откладываем их согласно нумерации цилиндров, чтобы потом при сборке поставить каждый на свое место.

Вставляем оловянный прутик в свечное отверстие под клапан на котором будем заменять колпачок, надеваем рассухариватель и продавливаем тарелку с пружиной, вынимая освободившиеся сухарики, снимаем пружины клапана, а также нижнюю тарелку малой пружины, так как она нам будет мешать.

Все, доступ к сальнику открыт. Теперь с помощью узкогубцев осторожно, чтобы не повредить направляющую втулку клапана, снимаем старый сальник вверх.

Протираем посадочное место от масла, надеваем на кончик клапана установочную втулку, дабы не повредить новый сальник об острые края и осторожно одеваем колпачок, смазав рабочую кромку маслом. Снимаем втулку, надеваем оправку и несильными ударами молотка запрессовываем сальник до упора.

Так как показалось, что длины выточки под стержень клапана в оправке не хватит, то предварительно немного расверлил отверстие дрелью, благо металл довольно мягкий. Также наждачной бумагой зашкурил острые края.

Теперь ставим пружины и рассухариватель обратно и засухариваем клапан, после этого вынимаем прутик и наносим несколько несильных ударов молотком по стержню клапана, чтобы убедиться, что сухарики надежно встали по месту.

Аналогично меняем сальники на втором клапане и на клапанах 4-го цилиндра, затем проворачиваем коленчатый вал на 180 градусов и заменяем сальники 2 и 3-го цилиндра. Перед установкой рокеров и распредвала еще раз внимательно проверяем "засухаренность" клапанов и собираем все обратно.

После установки распредвала настраиваем зазоры в клапанах.

Так как менял колпачки в первый раз, то работа заняла весь день. К сожалению, замена помогла не особо, так как на проверку оказались изношеными еще и направляющие втулки клапанов. Но, ценный опыт получен и, думаю, в будущем, если придется менять эти направляющие, он еще пригодиться.

Также, перед работой рекомендую основательно подготовиться и найти инструкцию по замене колпачков для конкретно вашего автомобиля, так как есть много ньюансов, которые в данный обзор вместить не удалось. И желательно все же иметь подобный цанговый съемник колпачков вместо пассатижей https://www.avtoall.ru/s_emnik_kolpachkov_maslootrajayushih_5_6mm_avtom-959842/ - сэкономит кучу времени. Ну, и небольшое видео ниже, может кому поможет, замена колпачков своими руками - это не так уж и трудно.

Удачи на дорогах!

Замена маслосъемных колпачков своими руками

Одной из причин, по которым ваш ВАЗ 2109 или 2108 может начать расходовать масло сверх нормы, является износ маслосъемных колпачков, или как их еще называют — сальников клапанов! Производить их замену можно и своими руками, но для этого понадобится не только набор ключей, но и специальные приспособления. А полный список необходимого инструмента будет приведен ниже:

  • рассухариватель клапанов
  • съемник колпачков
  • свечная головка с воротком
  • оловянный пруток или моток веревки
  • отвертка с плоским лезвием
  • длинногубцы или же пинцет
  • магнитная рукоятка — желательно

Прежде, чем добраться до нужных нам деталей, понадобится выполнить ряд подготовительных работ, среди которых:

После того, как все это сделали, перед вами должна открыться следующая картина:

На верхнем фото видны толкатели клапанов вместе с регулировочными шайбами. Их тоже необходимо вынуть, и обязательно сложить в строго определенной последовательности. То есть, чтобы во время обратной установки не перепутать их местами. Если этого не сделать, то потом тепловые зазоры клапанов будут неверными, и завести мотор может даже не получится.

После этого необходимо закрепить рейку для установки рассухаривателя и зафиксировать ее на крайних шпильках крепления распредвала гайками, как это показано на приведенной ниже фотографии:

Далее устанавливаем рычаг таким образом, чтобы им можно было утопить клапан:

Теперь выворачиваем свечи из тех цилиндров, где нужно заменить сальники клапанов, и вставляем пруток в свечное отверстие. Важно, чтобы он попал между клапаном и поршнем. Для этого необходимо подвести поршень первого цилиндра к ВМТ.

Или же можно напихать в отверстие веревку до тех пор, пока она полностью не заполнит камеру сгорания. Теперь можно утопить клапан при помощи рычага:

И в этот момент магнитной рукояткой вытащить сухари клапана:

Затем можно аккуратно отпускать рычаг и приступать к дальнейшим действиям. Вынимаем тарелку и две пружины клапана, а теперь берем съемник маслосъемных колпачков для  ВАЗ 2109-2108, и прижимаем им колпачок через колодец в ГБЦ. После чего нужно сделать несколько постукиваний грузиков сверху вниз, чтобы напрессовать сальник:

Прижимая грузик вниз, пробуем вытащить колпачок и снять его с клапана:

Берем новый сальник, окунаем его предварительно в свежее масло и напрессовываем его обратно на клапан. При выполнении этой процедуры нужно быть предельно осторожным, чтобы не повредить как сам клапан, так и поверхность головки. Следует надевать сверху клапана специальный защитный колпачок, который по идее должен идти в комплекте с сальниками. Напрессовывать его нужно другой стороной съемника до упора, чтобы он сел на свое место:

С остальными клапанами производим аналогичную процедуру и не забываем соблюдать меры предосторожности во избежание повреждения ГБЦ. По окончании ремонта устанавливаем все снятые детали в обратной последовательности.





Как поменять маслосъёмные колпачки на ВАЗ-2114 8 клапанов: видео

Чрезмерный расход масла – меняйте клапанные уплотнители!

Что такое маслосъёмные колпачки (краткое представление)

Колпачки или маслосъемные сальники предназначены предотвращать проникновение моторного масла в камеру сгорания. Прилегает плотно к клапану ГРМ (газораспределительный механизм), упреждая попадание масла под поршень. Функция их сводится к снятию масла с интенсивно работающего клапана.

Замена маслоотражательных колпачков

Изношенные сальники пропускают масло по штоку в камеру сгорания, где смешиваются с топливной смесью. Сгорая под поршнем, на седле и тарелке образуется нагар, что препятствует плотному закрытию седла. Осаждается нагар также на кольцах, верхней части цилиндра и днище поршня. Горючая смесь вкупе с моторной смазкой ухудшает качество горения, и в целом работу двигателя. Колпачки же резиновые, армированные втулкой и пружиной обжимают шток клапана уплотненной кромкой.

Самостоятельная замена уплотнителей потребует иметь под рукой инструменты:

  • Съёмник сальника.
  • Приспособление для снятия сухариков.
  • Пинцет, отвертки плоские (2 штуки), молоток, набор гаечных ключей, торцевых головок, трещотка, ветошь, пруток (до 8 мм из мягкого металла), пассатижи.
  • Оправку запрессовки новых уплотнителей.
  • Комплект новых сальников.

Съемник сальника

Новые сальники клапанов

Приспособление для снятия сухариков

Оправка для запрессовки сальников

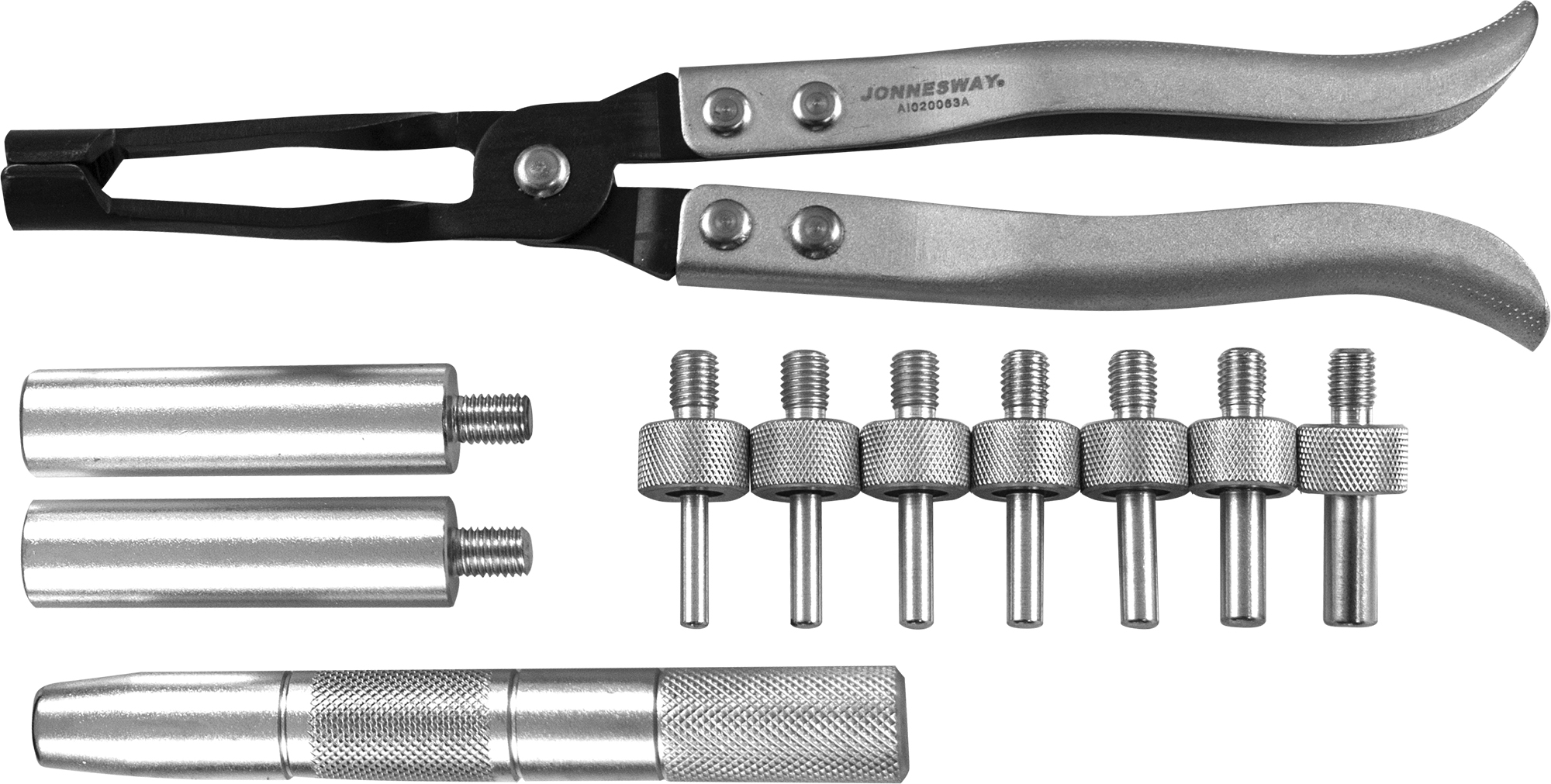

Набор инструментов

Процесс замены на ВАЗ-2114

Процедура замены маслосъемных уплотнителей двигателя на ВАЗ-2114 предусматривает снятие головки блока для удобства различных технических манипуляций. Появление темно-синего выхлопа из глушителя будет свидетельством необходимости постановки автомобиля на ремонт.

Опуская элементарные тонкости, начинать нужно с замены колпачков, соблюдая рекомендуемую последовательность:

  1. Открыть капот, отсоединить минусовую клемму аккумулятора.

    Отсоединяем минусовую клемму

  2. Снять высоковольтные провода, выкрутить свечи.

    Снимаем высоковольтные провода

    Выкручиваем свечи зажигания

    Выкрутили свечи, лезем к ремню ГРМ

  3. Удалить ремень ГРМ (газораспределительный механизм).

    Снимаем ремень ГРМ

  4. Снять крышку головки блока (ГБ), зубчатый шкив распределительного вала, не потеряв при этом шпонки.

    Снимаем крышку головки блока цилиндров

    Демонтируем зубчатый шкив распределительного вала

  5. Открутить крепления задней крышки без повреждения прокладки блока, и прочие соединения. Снимается распределительный вал с концевыми манжетами. Остается только втулка.

    Снимаем распределительный вал

Далее коленчатый вал проворачивается до момента, когда поршень займет позицию в ВМТ, где предстоит замена уплотнителя.

Во избежание выпадения клапана в цилиндр, выворачивается свеча, а в отверстие вставляется пруток, желательно оловянный, который не повредит резьбу.

Пружина клапанная сжимается приспособлением, и сухарики легко снимаются пинцетом. В обиходе процесс называется рассухариванием. Извлекаются верхняя, нижняя тарелки. С направляющей втулки удаляется колпачок. Для этого на него устанавливается цанга и резким ударом молотка по втулке приспособления колпачок выдавливается. Процесс повторяется со вторым клапаном.

С помощью приспособления рассухариваем клапана

Новые сальники, предварительно смазанные моторным маслом изнутри, укладываются в оправку, запрессовываются, после чего монтируются пружины, тарелки. Сухарики с помощью приспособления вставляются в нижнюю проточку клапана. Коленчатый вал проворачивается так, чтобы в ВМТ оказался 2 цилиндр. Пруток извлекается из свечного отверстия и вставляется в следующее гнездо. Последовательность работ повторяется в том порядке, в каком извлекались детали.

С помощью оправки запрессовываем сальники клапанов

Опоры распределительного вала, шайбы регулировки толкателей, шейки, кулачки смазываются маслом.  Перед укладкой опорного сальника вала желательно проверить его техническое состояние. Производится регулировка зазора клапанов, если требуется.

Сборка завершается подсоединением клемм аккумулятора, запуском двигателя. Мотор обязан работать без лишних шумов, если, конечно, не остались лишние запчасти.

Видео о замене маслосъёмных колпачков

Симптомы

Колпачки по истечении времени разрушаются, подвергаются старению, расслоению резины с потерей технических свойств. Заметно это появлением сизого дыма из глушителя автомобиля, работающего с большими нагрузками, при торможении двигателем. Косвенными мотивами износа сальников считается повышенный расход моторного масла.

Колпачки в процесс работы теряют свои технические свойства

Замасливание свечных электродов также является симптомом износа колпачка. Агрессивная среда, высокие температуры негативно сказываются на стойкости резины ее долговечности. В итоге материал изделия твердеет, а рабочая кромка трескается, истирается, изнашивается.

Выводы

  • Не рекомендуется использование отвёрток при снятии сальников, чтобы не повредить втулку.
  • Снимайте обжимную пружину при надевании сальника на ножку клапана.
  • Обязательно смазывать внутреннюю поверхность втулки.
  • Прокручивая коленчатый вал и переходя на очередной цилиндр, не забывайте извлекать оловянный пруток из свечного гнезда.
  • На головке блока в месте крайних опор распределительного вала, следует нанести герметик.

Привлекательными, востребованными уплотнителями с позиций длительной эксплуатации, считаются колпачки на основе фтор-каучука. Свидетельством тому продукция «Goetze», «Elring» с ресурсом длительной эксплуатации.

Замена маслосъемных колпачков на ВАЗ 2106

Как поменять маслосъемные колпачки ВАЗ 2106

В статье мы поговорим о том, как заменить маслосъемные колпачки ВАЗ 2106. Иногда их называют маслоотражательными, что тоже верно, как и сальники клапанов. Это небольшие элементы, изготовленные из прочной резины и керамики, способные выдержать большие температуры. Используются они в системе газораспределения для недопущения попадания масла в камеры сгорания.

Если посмотреть на конструкцию двигателя внутреннего сгорания, то можно увидеть, что клапаны смазываются моторным маслом в верхней части. Снизу же происходит сгорание топливной смеси. А теперь представьте, что будет, если по одному из клапанов начнет просачиваться масло?

Правильно, оно сгорит, причем оставит много копоти на стенках камеры сгорания, также может появиться дым из глушителя. Следовательно, в зависимости от степени разрушения, появится и расход масла.

Почему изнашиваются маслосъемные колпачки ВАЗ 2106

Новые сальники клапанов упругие и мягкие, эластичные, крепко обжимают клапан, не допуская попадания смазки в камеры сгорания. В зависимости от того, какой срок эксплуатации у двигателя, колпачки меняют свои свойства.

Воздействие различных температур – например, при прогреве зимой сальники могут за несколько минут претерпеть нагрев более чем на сотню градусов.

Именно это условие и определяет степень износа колпачков. Они становятся твердыми, начинают пропускать масло и не выполняют свои прямые обязанности.

Производится замена маслосъемных колпачков ВАЗ 2106 своими руками довольно просто – не нужно иметь образование моториста, достаточно выполнять все работы аккуратно. Из специального инструмента вам потребуется:

  1. Рассухариватель клапанов – для сжимания пружины.
  2. Оправка для установки сальников.
  3. Съемник или плоскогубцы для извлечения старых колпачков.
  4. Прут из мягкого металла для фиксации клапанов в цилиндрах двигателя.

Все это должно быть у вас в наличии, если занимаетесь ремонтом ВАЗ 2106 самостоятельно. В противном случае постепенно все приспособления покупаете в магазинах.

Процедура замены

При замене маслосъемных колпачков ВАЗ 2106 нужно придерживаться определенного алгоритма:

  1. Снимаете крышку с головки блока, выкрутив все гайки. И не потеряйте шайбы, которые находятся под ними.
  2. Прокрутите коленчатый вал до тех пор, покуда не совпадут метки на звездочке распредвала и крышке. В таком положении коленчатого вала поршни первого и четвертого цилиндров находятся в ВМТ. Следовательно, после снятия сухарей клапаны не выпадут.
  3. Снимаете пастель подшипников распредвала, фиксируете звездочку и цепь, чтобы они не упали вниз, иначе достать их будет очень проблематично.
  4. Итак, в первом цилиндре поршень находится в ВМТ, теперь нужно выкрутить свечу и снять пружину, после чего увести в сторону рычаг.
  5. Ослабляете крепление регулировочного болта и устанавливаете съемник для пружины.
  6. В отверстие свечи вставляете прут из мягкого металла (идеально использовать олово), чтобы не позволить клапанам упасть вниз.
  7. Рассухаривателем сжимаете пружину до той поры, покуда сухари не освободятся. Вполне возможно, что придется по ним слегка постучать – очень часто прикипают.
  8. Демонтируете пружины, снимаете тарелки и шайбы.
  9. Теперь можно установить первый маслосъемный колпачок ВАЗ 2106 на свое место. Ставите зажим на клапан и, постукивая небольшим молотком, вынимаете старый колпачок. Новый смажьте маслом и снимите пружинку с верхней части. Поставьте на место и, используя оправку, запрессуйте в отверстие. После можно одеть пружину.
  10. Замена маслосъемных колпачков ВАЗ 2106 на остальных клапанах проводится аналогично, только не забудьте прокрутить коленвал перед тем, как проводить работы со вторым и третьим цилиндрами.

После окончания всех работ установите цепь и звездочку на место, проведите натяжение привода. Убедитесь, что все установили, прежде чем запустить двигатель. Видео по теме:

ВАЗ 2106: замена маслосъемных колпачков своими силами

Сальниковые колпачки впускного и выпускного клапанов

Маслосъемные колпачки предназначены для предотвращения проникновения масла в камеру сгорания через клапанные отверстия головки двигателя. Необходимость посадки штока клапанов в отверстия с технологическим зазором, способствует попаданию масляной пленки в камеру сгорания.
Поэтому требуется уплотнение зазора, для чего предусмотрена установка сальниковых колпачков.

Признаки протекания масла через штоки клапанов

Масло, при попадании в зону высоких температур, сгорает, выделяя голубой дым. Если утечка масла происходит именно через штоки клапанов, дым будет появляться при запуске и исчезать после прогрева двигателя.
При этом появится чрезмерный расход масла и образуется масленый налет на свечах.

Сухая и влажная от масла свечи

Необходимый инструмент и приспособления

Замена маслосъёмных колпачков ВАЗ 2106 производится непосредственно на автомобиле, что значительно ускоряет работу, так как не требуется снимать, затем устанавливать обратно головку блока. Машину достаточно поставить в место, защищенное от пыли и атмосферных осадков.
Затянуть ручной тормоз и поставить рукоятку переключения скоростей в нейтральное положение.
Замена маслосъемных колпачков на ВАЗ 2106 требует наличия комплекта колпачков и новой прокладки крышки головки, стандартный инструмент, приспособления:

  • Переноска;
  • Свечной ключ;
  • Накидные ключи17 мм.,13 мм.;
  • Шестигранные внутренние головки8 мм.,10 мм.,13 мм. с воротком;
  • Плоскогубцы;
  • Пинцет;
  • Плоская отвертка;
  • Пруток мягкого металла толщиной8 мм.;
  • Динамометрический ключ;
  • Приспособление для сжатия пружин
  • Оправка для установки колпачков
  • Мягкая проволока.

Разные конструкции специальных съемников для сжатия пружин

Как самому изготовить приспособления

Пользоваться специальным приспособлением удобно, так как нет необходимости его держать руками, оно удерживает пружины сжатыми при помощи болта. Если нет такого приспособления, можно изготовить его своими руками.
Для этого достаточно иметь два стальных квадратных прутка 10х10 мм, длиной 300 мм. Их нужно скрепить в трех точках, по концам и посередине, таким образом, чтобы между ними, на подобии рельсов, оставался промежуток 12 мм, тогда цена будет значительно дешевле.
Итак:

  • Крепить можно любым способом; болтами, хомутами, сваркой, в местах крепления между прутками нужно поместить металлические пластинки толщиной 12 мм., которые и обеспечат необходимый зазор между прутами.
  • В зазор будет входить шток клапана при отжиме пружин. Для установки клапанов, вместо оправки, можно использовать стальную трубку длиной 120 мм, с внутренним диаметром 14 мм, и медную шайбу с отверстием, подобранным по ободу колпачка.

Предварительная подготовка

Перед началом работ желательно посмотреть видео, замена маслосъемных колпачков ВАЗ 2106, однозначно нужно тщательно вытереть поверхность верхней части блока и крышку головки.
Для удобства нужно снять корпус воздушного фильтра. Карбюратор закрыть пленкой или тканью от попадания грязи за время работы. Выкрутить свечи, снять крышку с прокладкой.

  • Установить четвертый цилиндр в верхнюю мертвую точки при такте сжатия. Для этого коленчатый вал вращается до положения, при котором впускной и выпускной клапана четвертого цилиндра, остаются в закрытом состоянии до и после прохождения поршнем ВМТ.
    Это определяется по зазору клапана с коромыслом.
  • Положение поршня определяется замером любым стержнем через свечное отверстие. Проверить совпадение меток на звездочке и корпусе.

Проверка совпадения меток

  • Отверткой разогнуть стопорную шайбу, накидным ключом17 мм. освободить, но не откручивать, гайку крепления звездочки к распределительному валу.
  • Накидным ключом13 ммоткрутить на два оборота колпачковую гайку фиксации натяжного устройства.
  • Максимально освободить цепь.
  • Открутить полностью гайку, аккуратно снять звездочку с оси распределительного вала.
  • Чтобы цепь не упала со звездочки, нужно ее обвязать проволокой и вместе со звездочкой подвесить на краю блока цилиндров.

Последовательность разборки

  • Открутить девять гаек, удерживающих корпус распределительного вала, и снять его вместе с валом.
  • Отверткой приподнять прижимную пружину, с небольшим усилием вытащить нажимной рычаг, пружину выдвинуть из-под стопора и выбрать наружу.
  • Через свечное отверстие между днищем поршня и клапаном плотно вставляется мягкая проволока, чтобы клапан не падал при отжимании пружин. Чем выше будет часть штока, в которую вставляются фиксирующие сухарики, тем меньше нужно будет отжимать пружины для их установки.

Внимание! Не допускается удерживать клапаны твердыми предметами, появляется вероятность поцарапать поршень или цилиндр.

  • На ближайшую к клапану шпильку крепления корпуса распределительного вала, как на фото накручивается гайка, за которую захватом цепляется специальный съемник или конец самодельного приспособления. Оно с двух сторон охватывает шпильку, упирается в нижнюю плоскость гайки и ложится на верхнюю тарелку пружин.
  • Шток клапана с сухариками пропускаются между прутками приспособления.

Отжимание пружин и снятие пинцетом сухариков

  • Нажимаем на рычаг, пружины сжимаются, тарелка с сухариками уходит вниз, сухарики попадают в зону более узкой части штока, и получают возможность выйти из отверстия тарелки. Нужно пинцетом или плоскогубцами их выбрать.

Внимание! Запрещается сухарики вытаскивать руками, так как можно защемить пальцы.

  • Если сухарики залипли и не выходят при значительном сжатии пружин, нужно, слабыми ударами молоточком по тарелке, их выбить.

Приспособление освобождается и последовательно снимаются:

  • тарелка;
  • наружная пружина;
  • внутренняя пружина;
  • нижняя шайба внутренней пружины;
  • шайба наружной пружины.

Чтобы снять нижние шайбы, нужно их поддеть отверткой.

  • Плоскогубцами захватывается колпачок, покачивая, поднимается по штоку клапана.
  • Затем устанавливается новый маслосъемный колпачок, и клапан собирается в обратной последовательности.
  • Последовательно разбираются и собираются с новыми колпачками клапана четвертого и первого цилиндров.
  • После этого, придерживая звездочку, поворачивается коленчатый вал до перехода в ВМТ поршней второго и третьего цилиндров. Последовательно на их клапанах производятся аналогичные работы.
    Можно считать, замена масляных колпачков на ВАЗ 2106 произведена.

Порядок сборки

Запрессовка маслосъемных колпачков при помощи втулки

  • Шток клапана, сальник и колпачок смазываются моторным маслом, на шток одевается сальником вверх соответствующий клапану колпачок. Опускается по штоку вниз, где плотно прижимается к отверстию с направляющей клапана.
  • К ободу колпачка прижимается торец оправки, легким постукиванием молоточком по верху оправки, колпачок утапливается в отверстие до упора. Цена ошибки при сильных ударах, повреждение сальника или колпачка, придется их заменить.
    Пружины ставятся в обратном разборке порядке.

Внимание! После установки пружин и снятия приспособления для сжатия пружин, нужно из свечного отверстия убрать пластину и постучать молотком по торцу штока, чтобы сухарики сели на свое место. Делать это нужно осторожно, если сухарики неправильно стоят, пружины могут выскочить.

Порядок закручивания гаек крышки распределительного вала

Крышка распределительного вала, как того требует инструкция, прижимается динамометрическим ключом усилием 8кг/м. затягиванием гаек в требуемой последовательности.

Замена маслосъемных колпачков на ВАЗ 2106

Замена маслосъемных колпачков на ВАЗ 2106 производится примерно через 30000 километров пробега. Если его нет, то все равно лучше заменить через 2-3 года, потому что колпачки сохнут от старости. О том, как заменить колпачки на 2106 – в статье.

Содержание статьи:

  • Когда проводится замена колпачков
  • Инструменты
  • Подготовка
  • Замена колпачков
  • Видео

На данный момент в магазинах можно встретить силиконовые маслосъемные колпачки, которые по своим характеристикам намного лучше резиновых. Никто не говорит об их долговечности, все дело в эластичности силикона. Это очень важно в условиях российской зимы, особенно, если мотор не оборудован предпусковым подогревателем.

Когда меняют маслосъемные колпачки на 2106

Конечно, есть автолюбители, которые досконально следят за своим железным конем и многие процедуры выполняют по расписанию. Однако, таких очень мало, поэтому будем обращать внимание на внешние признаки.

Прежде всего, расход масла. Пока речь не пошла о литрах, стоит обратить на это внимание. Со временем, когда маслосъемный колпачок изнашивается, он превращается в заливную горловину, а стержень клапана — в поршень, который это масло толкает. Представьте, что двигатель работает на 1600 оборотов. Это значит, что в одном цилиндре совершается в минуту 800 тактов, а значит и клапан ходит туда-обратно 400 раз. А если таких клапанов восемь? В общем, через маслосъемные колпачки может уходить очень много масла.

Далее — повышенная дымность, снижение мощности мотора. Надо запомнить одну простую истину — масло в двигателе не горит, оно коксуется. Горят только присадки. Все мы знаем мотоциклы, в которых масло мешается с бензином. Все мы помним, сколько от них дыма. Но ведь там топливо разбавляется маслом в пропорциях 1:200. Здесь они значительно больше. То есть, если наблюдаем голубой дым из выхлопной трубы, то стоит задуматься о замене маслосъемных колпачков. Само собой, на такой смеси двигатель не будет развивать полной мощности, как на чистом бензине.

Инструменты для замены маслосъемных колпачков 2106

Прежде всего, надо сразу запастись достаточным набором инструментов, чтобы потом, когда двигатель уже разобран, не метаться в их поисках. Итак, вот краткий список.

  • Ключ для поворота коленчатого вала;
  • Рассухарка;
  • Набор отверток с плоским жалом, разной ширины;
  • Набор ключей и головок;
  • Пинцет;
  • Прокладка под крышку клапанов;
  • Если планируется регулировка клапанов, то необходим щуп толщиной 0,15 мм;
  • Оловянный пруток толщиной около 1 см толщиной;
  • Съемник для маслосъемных колпачков.

Подготовка к замене маслосъемных колпачков ВАЗ 2106

Мы будем рассматривать замену маслосъемных колпачков на ВАЗ 2106 без снятия головки, так что это будет одновременно проще и сложнее. Простота, состоит в том, что нет необходимости демонтировать головку. А сложность, что тоже логично, в том, чтобы не уронить клапан в цилиндр.

Для начала, откручиваем натяжитель цепи, потом потребуется ее натянуть. Это нужно для того, что без препятствий снять шестерню распредвала.
Далее снимаем крышку клапанов и отмечаем на цепи положение шестерни. Это нужно для того, чтобы потом не выставлять метки. В принципе, этого можно не делать, но так проще.

Теперь откручиваем шестерню, снимаем ее и закрепляем цепь так, чтобы она не упала в картер. Если это произойдет, то придется снимать поддон, радиатор, лобовую крышку и потом выставлять фазы ГРМ. В общем, приятного мало.

Теперь снимаем корпус распредвала. Далее выкручиваем свечи, чтобы легче было вращать коленвал. Придерживаем цепь натяжку и выставляем поршень первого цилиндра в верхнюю мертвую точку (ВМТ). Именно для этого нужен ключ для вращения коленвала. Чтобы попасть точно на ВМТ, нужно совместить метку на шкиве коленвала с последней по ходу меткой на лобовой крышке.

Замена маслосъемных колпачков на ВАЗ 2106

Теперь устанавливаем рассухарку на любой клапан первого или четвертого цилиндров, затем вставляем в свечное отверстие оловянный пруток и зажимаем его, надавив на рассухарку. Это делается для того, чтобы клапаном не пробить дыру в днище поршня. Теперь рывком надавливаем на рассухарку так, чтобы пружина сжалась, аккуратно достаем сухари пинцетом. Важно их не потерять, иначе придется бежать в магазин.

Затем съемником снимаем старый колпачок и напрессовываем новый. Теперь снова сжимаем пружину и устанавливаем сухари. Так поступаем с каждым клапаном в первом и четвертом цилиндрах.

Теперь проворачиваем коленчатый вал на 180 градусов и выставляем поршни второго и третьего цилиндров в верхнюю мертвую точку. Проводим те же операции с клапанами. Затем устанавливаем на место распределительный вал с корпусом. Порядок затяжки болтов корпуса распредвала показан на рисунке. Теперь совмещаем метки на шестерне распредвала и цепи, если требуется регулировка клапанов, то проводим ее. Затем ставим на место все детали.

Видео: замена колпачков ВАЗ 2106

Замена маслосъемных колпачков ваз 2106

Увидев сизоватый дымок из выхлопной трубы ВАЗ 2106, владелец автоматически начинает вспоминать, когда в последний раз он менял маслосъемные кольца и перебирал поршневую. Затем автоматически идет подсчет бюджета на капитальный ремонт, который всегда приходит неожиданно, как снег в январе. Но торопиться не надо. Скорее всего, причина в другом – в маслосъемных колпачках.

Как проявляется износ сальников клапанов

Сальники клапанов, или маслосъемные колпачки, предназначены для того, чтобы масло, которое смазывает механизм газораспределения, не попадало в камеру сгорания. Втулки клапанов не могут обеспечить герметичность самостоятельно, поэтому на них надеты сальники из качественной мягкой резины с маслосъемной кромкой, которые препятствуют проникновению масла по штоку клапана в цилиндр.

Попадание масла в камеру сгорания в большом количестве и вызывает характерный сизый дым из выхлопной трубы. В этом могут быть виноваты и маслосъемные кольца, но если двигатель дымит именно при холодном пуске, а дым пропадает при прогреве, то со стопроцентной уверенностью можно сказать, что сальники клапанов свое отжили.

Еще одним из признаков неработоспособности сальников называют повышенный расход масла и жирный налет на свечах зажигания.

Инструмент и приспособления для замены колпачков

Замена маслосъемных колпачков ВАЗ 2106 ничем не отличается от такой же работы по двигателям всей классической серии ВАЗ. Для проведения работ нам не понадобится снимать головку, а тем более, двигатель. Поэтому всю работу мы проведем своими руками при минимальном количестве инструмента и минимальных затратах времени. Желательно работу проводить в гараже, при нормальном освещении и без лишней пыли – все-таки вскрываем двигатель.

Нам будут необходимы, кроме обычного набора ключей:

  • динамометрический ключ;
  • пинцет;
  • набор головок с воротком;
  • съемник для клапанов;
  • оправка для усадки сальника на втулку.

В процессе ремонта мы будем при необходимости иллюстрировать некоторые моменты, по мере возможности, но ничего сложного в процессе не предвидится. Почти. Для сжатия пружин мы будем применять специальный съемник с рычагом, хотя можно обойтись и без него, зная все тонкости процесса.

Замена колпачков

Замену сальников клапанов мы начнем с обеспечения доступа к головке блока цилиндров, дальнейшие действия будем выполнять пошагово, не нарушая последовательности.

  • Снимаем крышку воздушного фильтра, сам фильтр и его корпус, предварительно прикрыв диффузор карбюратора ветошью – чтобы ничего не попало в впускной коллектор. Иначе придется снимать головку блока.
  • Снимаем крышку ГРМ и совмещаем метку на звездочке привода распредвала с меткой на корпусе распредвала, чтобы поршни 1 и 4 цилиндра оказались в верхней мертвой точке. Они не дадут клапану провалиться в цилиндр, когда мы снимем пружину.
  • Ослабляем натяжитель цепи примерно на пол-оборота, ослабляем болт крепления звездочки, не выкручивая его полностью.
  • Отжимаем отверткой плоскость натяжителя цепи и до упора затягиваем колпачковую гайку, после чего можно выкручивать болт крепления звездочки. Снимаем звездочку, осторожно привязав ее проволокой к любой удобной шпильке или к пружине капота.
  • Раскручиваем гайки крепления корпуса распредвала, снимаем его и выкручиваем свечу на 1м цилиндре. Затем снимаем приводные рычажки, отщелкнув пружинную скобу.
  • Выворачиваем регулировочный болт, на его место фиксируем упор съемника, как показано на рисунке.
  • Вставляем в отверстие для свечи любой подходящий по размеру пруток – из пластика, дерева или очень мягкого металла для фиксации клапана в седле.
  • При помощи съемника сжимаем пружину, пинцетом удаляем сухари, сопрягающие шток клапана и опорную тарелку пружины.
  • Снимаем сухари, пружины и опорные шайбы. Клапан должен оставаться в закрытом состоянии.
  • Аккуратно, с помощью плоскогубцев удаляем старый сальник клапана. Повышенная осторожность для того, чтобы не отколоть кромку втулки клапана — она изготовлена из хрупкой металлокерамики.
  • Смазываем свежий сальник чистым маслом и аккуратно одеваем его на шток клапана, максимально плотно усаживая его на втулку. Для более плотной усадки потребуется оправка для колпачка.
  • Собираем механизм клапанного привода в обратном порядке и переходим к следующему клапану.

Точно так же поступаем с сальниками на 4-м цилиндре, а затем, аккуратно прокручивая коленвал и придерживая приводную звездочку, ставим в положение ВМТ поршни 2 и 3 цилиндров. Повторяем все описанные операции для клапанов этих цилиндров.

Сборка ГРМ

Заменив все колпачки, собираем ГРМ, соблюдая положение звездочки по метке на приливе корпуса распредвала, и заканчиваем сборку головки блока. Последовательность затяжки гаек корпуса распредвала показана на рисунке, и ее нужно неукоснительно соблюдать, чтобы избежать коробления корпуса.

Теперь ваш ВАЗ 2106 больше не будет кашлять сизым дымом, а сальники клапанов проходят не один сезон. Приятных впечатлений от поездок!

Замена маслосъемных колпачков ВАЗ-2106 своими руками: инструкция для ремонта

Замену маслосъемных колпачков на ВАЗ-2106 необходимо производить при ремонте головки блока цилиндров. Эти устройства необходимы для того, чтобы с клапанов удалялась лишняя смазка при работе двигателя. При большом пробеге автомобиля изнашиваются маслосъемные колпачки, они теряют свои положительные качества, упругость пружин уменьшается. В результате этого сальник плохо соприкасается с поверхностью клапана.

Особенности проведения ремонта

Вообще, колпачки должны максимально плотно облегать ножку клапана. Если нарушается целостность сальников, то на электродах свечей можно увидеть нагар, обязательно увеличится расход смазки. Из выхлопной трубы появится дым. Обратите внимание на то, что аналогичные симптомы появляются и при поломке двигателя. Поэтому нужно точно определить, в каком месте имеется неисправность.

Своими руками замена маслосъемных колпачков на ВАЗ-2106 осуществляется довольно просто, нужно только иметь под рукой весь необходимый инструмент. Обязательное условие — все работы должны проводиться в чистом гараже. Не допускается попадание грязи и пыли внутрь головки блока цилиндров. В этом случае пыль будет действовать как абразив, в результате чего все компоненты двигателя, которые соприкасаются, будут очень сильно изнашиваться.

Инструмент для проведения ремонта

Вам потребуется такой список инструментов:

  1. Рассухариватель можно использовать любого типа. Если есть самодельный, то и он подойдёт. Он должен позволять произвести снятие сухарей.
  2. Набор отверток плоских и фигурных.
  3. Мягкая проволока.
  4. Кусок олова.
  5. Головки торцевые, рожковые и накидные ключи.
  6. Динамометрический ключ.

Обязательно под рукой нужно иметь такие инструменты, как плоскогубцы, бокорезы, щипцы. Они могут пригодиться при любой работе, в частности, и при замене на двигателе маслосъемных колпачков ВАЗ-2106.

Подготовительные работы

Прежде чем приступать к ремонту, необходимо как можно тщательнее вымыть всю машину. Причём большую часть внимания нужно уделять подкапотному пространству. Обязательно соблюдайте меры предосторожности — не заливайте систему зажигания, электронные датчики, провода. Прежде чем начать мойку, надо полностью обесточить систему электропитания. Для этого необходимо отключить аккумуляторную батарею, желательно полностью, после чего снять ее.

Под задними колёсами необходимо установить противооткатные упоры, после чего включить пониженную передачу и выжать ручник. Так как автомобиль имеет задний привод, то включение передачи позволит избежать скатывания машины. Обязательно нужно купить набор маслосъемных колпачков. Желательно выбирать только тех производителей, которые рекомендованы «АвтоВАЗом».

Демонтаж головки блока

Замену маслосъемных колпачков можно выполнить и без снятия головки. Но если выполняется ремонт ГБЦ, то ее в любом случае потребуется снять. Поэтому разбираете механизм газораспределения следующим образом:

  1. Выкручиваете все свечи с помощью ключа. В том случае, если состояние электродов плачевное, при сборке нужно установить новые.
  2. Затем необходимо выкрутить все болты, при помощи которых закреплена крышка головки блока. Всего их 8 штук, расположенных по кругу.
  3. Устанавливаете распредвал чётко по меткам.
  4. На стопорной шайбе распредвала необходимо отогнуть лепестки и выкрутить болт. Чтобы его выкрутить без проблем, необходимо включить скорость.
  5. Выкручиваете гайку крепления натяжителя цепи привода газораспределительного механизма.
  6. После этого можно демонтировать натяжитель и звёздочку. Обязательно зафиксируйте приводную цепь на звездочки проволокой.
  7. Выкручиваете гайки крепления корпуса подшипника распредвала.
  8. Снимаете корпус и распределительный вал.

Затем необходимо полностью снять коромысла и старые колпачки.

Как снимаются колпачки

Нужно полностью снять старые элементы, прежде чем выполнять замену маслосъемных колпачков на ВАЗ-2106. Инструкция по ремонту выглядит следующим образом:

  1. Если замена происходит без демонтажа головки блока цилиндров, то нужно в свечные отверстия устанавливать оловянный пруток. Он позволит удержать клапан в верхнем положении. Если же вы производите замену на снятой ГБЦ, то удержать клапаны можно руками.
  2. Устанавливаете рассухариватель клапанов.
  3. Сжимаете пружину.
  4. Извлекаете сухари, которые находятся на проточке в верхней части ножки клапана.
  5. Снимаете пружину, тарелку и опорную шайбу.

При помощи плоской отвертки необходимо поддеть маслосъемный колпачок и вытянуть его. Старые элементы можно не жалеть, если не выходит, то воспользуйтесь острым шилом.

Как установить новые колпачки

На автомобилях ВАЗ-2106 замена маслосъемных колпачков самостоятельно производится при помощи нехитрого приспособления из пластика. Его необходимо надеть на верхнюю часть ножки клапана, чтобы прикрыть выемки на ней. В этом случае не придется снимать пружинки с сальников клапанов. Работа производится по следующему алгоритму:

  1. Устанавливаете пластиковую втулку на клапане.
  2. Смазываете вспомогательную втулку и ножку клапана моторным маслом.
  3. Надеваете маслосъемный колпачок до упора.
  4. Убираете втулку из пластика.
  5. С помощью трубчатого ключа на «10» или крупной оправки необходимо забивать колпачок.
  6. Производите установку опорной шайбы, пружины и тарелки.
  7. Устанавливаете рассухариватель клапанов и сжимаете пружину.
  8. Ставите на место сухари, после чего отпускаете рассухариватель.

На этом замена маслосъемных колпачков ВАЗ-2106 завершена. При необходимости нужно перепроверить все зазоры, произвести их корректировку. Сборка всего узла осуществляется в порядке, обратном снятию.

0 0 голос

Рейтинг статьи

Замена маслосъемных колпачков ВАЗ 2109 своими руками: пошаговое руководство

Замена маслосъемных колпачков (сальников клапанов) для автомобилей ВАЗ 2108–2109 осуществляется одинаковым способом. Потребность такой операции возникает из-за естественного износа или низкого качества деталей. Сальники клапанов претерпевают воздействие агрессивной среды, разнородного температурного режима. При необходимости производится замена не одного отдельного колпачка, а всей группы.

Функциональное назначение, причины и признаки износа

Маслосъемные колпачки – важная деталь, обеспечивающая продуктивную работу двигателя. Сальники клапанов служат для смазки газораспределительного механизма. Они не допускают утечки масла, попадания его в камеру сгорания. Колпачки снимают масло с движущегося клапана.

Маслосъемные колпачки разделяют две рабочие зоны двигателя: головку блока цилиндров и камеры сгорания. Верхняя часть колпачка постоянно находится в области интенсивного движения смазки мотора ВАЗ 2109. Нижняя – контактирует со сгораемой топливной смесью, газовыми отходами. Поэтому на колпачки приходятся напряженные нагрузки.

Резиновые элементы сальников теряют эластичность, расслаиваются. В результате этого масло по клапану стекает в камеру сгорания, попадает на свечи. Износ сальников убыстряется, когда они изготовлены из некачественных материалов.

Визуально убедиться в рабочем состоянии сальников ВАЗ 2109 невозможно. Эти детали спрятаны, добраться до них не просто. О том, что с сальниками возникли проблемы, свидетельствуют непрямые признаки:

  • сверхнормативный расход масла;
  • густой сизо-голубой дымок из выхлопной трубы;
  • маслянистый налет на свечах.
Полный набор таких качеств может подтолкнуть к замене сальников. Лучше посоветоваться со специалистами, проверить состояние маслосъемных колец (измерить компрессию в цилиндрах), герметичность прокладок (крышки клапанов, блока цилиндров, поддона). Только после полной диагностики следует приступать к замене старых сальников на новые.

Как произвести замену

Замена сальников в двигателе ВАЗ 2109 – это процедура сравнительно трудоемкая, требующая специальных навыков и определенного инструмента. Проводить ее желательно в гараже либо мастерской. Отводят для работ достаточное количество времени, чтобы не торопиться. Замена сальников в моторе ВАЗ 2109 требует аккуратности, точности, внимательности.

Подготовить все необходимое

Удачная замена маслосъемных колпачков может производиться и своими руками. Но для этого понадобится не только простой набор ключей. Придется позаботиться о подготовке специальных приспособлений. До начала работ необходимо снарядить:

Пошаговые действия

Поменять сальники клапанов можно, сняв головку блока цилиндров (ГБЦ). Некоторые специалисты утверждают, что это – единственный и самый надежный способ. Однако на практике большинство автолюбителей игнорируют такое убеждение и меняют сальники без демонтажа ГБЦ.

Вначале проводят подготовительные работы:

После этих операций приступают к непосредственной замене маслосъемного колпачка:
  • проворачивают коленвал, чтобы поршень под заменяемым колпачком вышел на верхнюю мертвую точку; вывернув свечу, вставляют в отверстие оловянный пруток, чтобы предотвратить выпадение клапана;
  • при помощи рассухаривателя снимаются пружины с клапана;
  • извлекают сухари, используя пинцет;
  • достают верхнюю тарелку пружины, внутреннюю и наружную клапанные пружины;
  • надевают цангу на колпачок, демонтируя его; умельцы проводят эту операцию плоскогубцами или отвертками;
  • перед монтажом нового колпачка с него снимают пружину;
  • подготовленный колпачок обмакивают в моторном масле, вставляют в оправку;
  • аккуратно запрессовывают колпачок, пока не упрется в нижнюю тарелку;
  • возвращают на место пружинку с колпачка;
  • аналогичным способом меняются остальные сальники клапанов;
  • замена заканчивается сборкой узлов и деталей в порядке, обратном по отношению к снятию;
  • вынимается из свечного отверстия пруток;
  • после монтажа сухарей, подставив металлический стержень, ударяют молотком по клапанным торцам – усаживают сухари на место;
  • устанавливая распредвал, следят за направлением кулачков 1-го цилиндра – они должны «смотреть» в сторону, противоположную толкателям клапанов;
  • при обратном монтаже все трущиеся детали смазывают моторным маслом.
Для лучшей наглядности можно посмотреть видео, показывающее замену сальников клапанов в моторе ВАЗ. Демонстрационное видео представит все этапы, пройдя которые, можно самостоятельно поменять эти важные детали.

Замена маслосъемных колпачков lada 2131 (ваз 2131)

Одной из причин, по которой может повыситься расход масла в двигателе, является износ маслосъемных колпачков или сальников клапанов — так их называют по-другому. В таком случае единственным решением возникшей проблемы будет замена данных деталей ГБЦ на новые.

Для выполнения данного ремонта Нивы своими руками, понадобится как минимум следующий инструмент:

  • Рассухариватель клапанов
  • Специальный съемник колпачков
  • Пинцет, длинногубцы или магнитная рукоятка

Но предварительно необходимо будет выполнить несколько действий, прежде чем добраться до нужных нам деталей:

  • снять клапанную крышку
  • выставить газораспределительный механизм в ВМТ
  • снять распределительный вал вместе с корпусом

После этого устанавливаем наш рассухариватель таким образом, чтобы он упирался в клапан с хорошим запасом. Чтобы во время утапливания пружины, клапан оставался на месте, необходимо через свечное отверстие вставить гибкий оловянный пруток или проволоку.

Затем надавливаем на рассухариватель, как это показано на фото ниже:

Более наглядно и понятно это будет показано ниже — нужно добиться такого момента, когда пружина сжимается и сухари становятся практически свободными:

И в этот момент можно воспользоваться магнитной рукояткой или пинцетом, чтобы извлечь сухари:

Затем снимаем все чашки и пружины клапана, который был рассухарен, и после этого при помощи специального съемника извлекаем маслосъемный колпачок:

Его сначала нужно как бы захватить при помощи специальных лапок на съемнике, после чего потянуть на себя с достаточным усилием:

После этого новые колпачки (сальники клапанов) окунаются в масло и напрессовываются на клапан в обратной последовательности. Для этого также необходимо использовать съемник, только перевернуть его другой стороной.

Аналогично проводим все процедуры с остальными клапанами и устанавливаем все снятые детали в порядке, обратном снятию.

Замена маслосъемных колпачков на ваз 2121 процедура, не требующая специфических знаний либо навыков. Она вполне осуществима в гаражных условиях (либо на открытом воздухе), вам не понадобятся ни смотровая яма, ни эстакада. Наша подробная инструкция поможет сэкономить ваше время и деньги.

Как определить неисправность


Попадание моторного масла в камеру сгорания двигателя, вызывает появление голубого (сизого) дыма, особенно при использовании торможения двигателем. Причин может быть несколько:

  • Износились маслосъемные либо компрессионные кольца
  • Вышли из строя маслосъемные (маслоотражающие) колпачки

Первая причина встречается реже и вызывается применением не стандартной марки бензина, масла, нарушением условий эксплуатации двигателя, приближением срока капитального ремонта. Вторая причина, наиболее распространенная, и легко устранимая своими руками, ее мы и будем рассматривать

Набор инструментов


Для выполнения замены колпачков вам потребуется следующий инструмент:

  • Набор рожково — накидных ключей либо набор головок
  • Набор отверток
  • Специальный рассухариватель
  • Оловянный пруток (8 миллиметров)
  • Инерционный съемник
  • Молоток
  • Динамометрический ключ
  • Оправка, для установки новых колпачков
  • Пинцет, либо плоскогубцы с тонкими губками
  • Ветошь

Ваз 2121 замена маслосъемных колпачков


Процедура замены выполняется в следующей последовательности:

  • Отсоединяем минусовую клемму от вывода аккумулятора
  • Снимаем крышку с головки блока
  • Выкручиваем все свечи зажигания из головки блока
  • Используя специальный ключ, прокручиваем коленвал по ходу вращения его до совмещения меток на корпусе его подшипников и звездочке привода распредвала
  • Откручиваем и достаем натяжитель цепи ГРМ
  • Расконтриваем и откручиваем болт крепления звездочки-шкива
  • Снимаем звездочку-шкив с распредвала вместе с цепью и подвязываем ее проволокой

Примечание: При выполнении следующих действий (сразу после снятия корпуса подшипников распредвала) следует наметить положение всех приводных рычажков клапанов

  • Демонтируем корпус подшипников совместно с распредвалом, а затем приводные рычажки клапанов и пружин
  • При снятии распредвала (так как мы уже совместили метки) поршни в первом и четвертом цилиндре должны находиться в положении верхней мертвой точки (сокращенно ВМТ)
  • Это позволяет предупредить выпадение клапана в цилиндр двигателя после того, как он будет рассухарен, иначе предстоит снятие головки и возрастает ценаремонта
  • В таком положении меняем колпачки на клапанах четвертого и первого и цилиндров
  • Устанавливаем оловянный пруток (заготовленный заранее) через отверстие свечи между клапаном и поршнем
  • Устанавливаем нажимной кронштейн приспособления для рассухаривания клапанов на тарелку пружины, опорный кронштейн закрепляем при помощи гайки
  • Гайку накручиваем на крепежную шпильку, которая держит корпус подшипников распредвала
  • Сжимаем пружину первого клапана при помощи рассухаривателя, затем извлекаем плоскогубцами либо пинцетом два сухаря из проточки
  • Откручиваем гайку и снимаем рассухариватель
  • Достаем тарелку пружины

Совет: Собирайте снятые сухари сразу в банку либо коробку, они маленькие и имеют свойство легко теряться

  • Вынимаем пружины клапана наружную и внутреннюю
  • Снимаем опорную шайбу для внутренней пружины клапана
  • Устанавливаем на маслоотражающий колпачок цангу нашего инерционного съемника
  • Ударяя верхним бойком съемника о нижний, зажимаем цангу
  • Производим снятие маслоотражающего колпачка с направляющей втулки, для этого наносим верхним бойком удары по гайке инерционного съемника
  • Если такового нет под рукой, можно воспользоваться (чтобы снять колпачок) плоскогубцами, либо поддеть его с двух сторон плоскими отвертками (фото № 7)
  • Если к комплекту новых маслосъемных колпачков прилагается установочная втулка, то надеваем ее на стержень клапана
  • Она поможет вам сохранить рабочую кромку колпачка невредимой в процессе установки
  • Пружинку с колпачка рекомендуется снять, чтоб не повредить и не потерять при установке
  • Смазываем моторным маслом маслоотражающий колпачок изнутри
  • Затем перемещаем его вниз до упора по специальной установочной втулке в направляющую втулку
  • Используя специальную оправку, которую мы приготовили заранее, напрессовываем маслоотражающий колпачок на втулку клапана
  • Производим установку деталей снятых с клапана в обратном порядке
  • Извлекаем оловянный пруток и наносим пару ударов молотком по поверхности стержня клапана. Делается это для того, чтобы его сухари плотно и окончательно сели на место.
  • Аналогичным способом производим замену маслоотражающих колпачков для остальных клапанов первого, а затем четвертого цилиндров
  • Теперь, проверните коленвал на пол-оборота (это 180 градусов)
  • Затем, придерживая звездочку-шкив распредвала с цепью ГРМ, устанавливаем поршни цилиндров второго и третьего в положение ВМТ
  • Меняем маслоотражающие колпачки второго и третьего цилиндров, как это выполняли ранее для первого и четвертого
  • После замены маслоотражающих колпачков для клапанов второго и третьего цилиндров, проворачиваем коленвал двигателя на полтора оборота (это 540 градусов)
  • Необходимо это чтобы установить поршень четвертого цилиндра в ВМТ такта сжатия
  • Возвращаем корпус подшипников вместе (в сборе) с распредвалом на головку блока двигателя
  • Потом равномерно затягиваем крепежные гайки
  • Отвязываем проволоку от шкива-звездочки, устанавливаем звездочку на распределительный вал (цепь ГРМ находится на звездочке в это время)
  • Закручиваем резьбовой элемент крепления и законтриваем его, для этого загибаем лепестки стопорной шайбы крепящего болта
  • Проверяем совпадение отметок
  • Заряжаем натяжное устройство цепи газораспределительного механизма
  • Затем устанавливаем его на место, и снова разряжаем
  • Производим регулировку зазора клапанов
  • Последующую сборку осуществляем в обратном порядке

Вот, собственно и все, замена маслосъёмных колпачков на ваз 2121 нами произведена успешно. Нет в ней ничего сложного при наличии соответствующего инструмента. Если нашей инструкции вам недостаточно, посмотрите видео на эту тему.

При выходе маслосъемных колпачков клапанов на автомобиле Нива 2121 и 2131 в камеры сгорания двигателя начинает попадать масло, которое при сгорание образует характерный выхлоп синеватого, сизо-голубого оттенка, который в свою очередь проявляет себя при нагрузке на двигатель, резком наборе оборотов. Для выполнения ремонтных работ подготовьте стандартный набор инструментов, так же потребуется специальное приспособление для сдавливания пружин клапанов для дальнейшего их рассухаривания. Проделайте следующую последовательность действий:

  • Снимите крышку головки блока цилиндров.
  • Специальным ключом проворачиваем коленчатый вал по ходу его вращения до совмещения меток на звездочке привода распределительного вала и корпусе его подшипников. При таком положение коленчатого вала, поршня первого и четвертого цилиндров будут установлены в верхних мертвых точках, а значит замену колпачков начинаем именно с них.
  • Теперь снимаем корпус подшипников и рычаги привода клапанов.
  • Выкручиваем свечи зажигания, а именно первого, так как ремонт начнем с него. В отверстие свечи вставляем небольшой пруток мягкого металла, толщиной не более 8 мм. Пруток предотвратит падение клапана после снятия его сухарей.
  • Устанавливаем приспособление для рассухаривания клапанов и сжимаем клапанные пружины.
  • Сжав пружины клапана, снимаем с его ножки сухари, после чего убираем нагрузку от приспособления для сжатия и снимаем тарелку клапана, пружины.
  • Снимаем верхнюю и нижнюю опорные чашки пружин.
  • С помощью плоскогубцев снимаем с ножки клапана маслосъемный колпачок.
  • Устанавливаем новые колпачки в обратной последовательности, предварительно смазав их внутреннюю поверхность чистым моторным маслом. С помощью подходящей по диаметру оправки, запрессовываем его на свое место, нанося легкие удары молотком.
  • После замены, вытаскиваем пруток из свечного отверстия и проворачиваем коленчатый вал на 180 гр.

На этом ремонтные работы по замене маслосъемных колпачков на автомобиле Нива 2121 и 2131 завершены. Последующую сборку всех снятых элементов выполните в обратной последовательности.

Источники

Сделай сам: 4-ступенчатые уплотнения штока клапана.

How to by assassin10000
Больше добрых слов…

Совсем недавно я начал получать ужасный синий дым при запуске из выхлопной трубы, и в конечном итоге это начал происходить, когда я оставлял стоп-сигналы после некоторого сидения. Я понял, что начинаю терять / сжигать больше масла, чем обычно делал мой мощный двигатель при интенсивной эксплуатации на высоких оборотах. Я подумал, учитывая то, как он горит без потери мощности. Пришло время заменить уплотнения штока клапана, что является довольно частой поломкой на двигателях 4AGE, которым более 20 лет. Вот небольшая статья о том, как D.I.Y. с некоторыми фотографиями. Сделано, пока мотор еще находится в машине, с помощью ручных инструментов и удобного трюка с веревкой.

Основы этой статьи могут быть применены практически к любому двигателю DOHC с различными конструкциями и используемыми деталями.

Для начала вам понадобится специальный инструмент, без этого или чего-то еще, чтобы сжать пружины клапана и снять держатели, вы являетесь S.O.L. (Спасибо rix86 за то, что указали мне правильное направление, чтобы получить этот очень необходимый инструмент.)

1. Специальный инструмент.

Доступен в Snap-On. Номер детали / запаса: GA317
http://buy1.snapon.com/catalog/item.asp?P6…ore&dir=catalog

2. Снимите верхнюю крышку ремня газораспределительного механизма.

3. Отсоедините на верхнем конце предметы, которые будут мешать; Модулятор и кронштейн системы рециркуляции отработавших газов, шланг усилителя тормозов, шланг из поливинилхлорида и поперечная балка стойки амортизатора, если таковой имеется.

4. Снимите провода свечи зажигания и крышку распределителя как одно целое.

5. Снимите распределитель.Набейте отверстие бумажным полотенцем или тряпкой, чтобы масло не капало.
Совет: отметьте его положение, как видно в верхнем левом углу изображения, белым цветом перед удалением, таким образом вам, скорее всего, НЕ придется вносить какие-либо корректировки времени при переустановке.

6. Снимите натяжение ремня ГРМ, вы можете снять заглушку со средней / центральной крышки ремня ГРМ, чтобы получить доступ к болту натяжителя (или снимите крышку, которая закрыта на этапе № 9). Ослабьте болт натяжителя и снова затяните, чтобы ремень провисал.

7. Снимите ремень с кулачковых шестерен и дайте ему повиснуть.
Его не нужно снимать с шестерни коленчатого вала, если вы не хотите одновременно делать ремень ГРМ. (Я заменил свой ремень ГРМ, он был необходим на моей машине, но не будет описан в этой статье. Я предполагаю, что если вы попытаетесь это сделать, у вас есть механическая способность, необходимая для замены ремня ГРМ по крайней мере)

8. Снимите кулачковые шестерни.
Совет: в случае застревания используйте две маленькие монтировки, чтобы освободить распределительный механизм от конца распределительного вала.Кроме того, используйте небольшую монтировку через отверстие в кулачковой шестерне напротив одного из 10-миллиметровых болтов, крепящих заднюю металлическую крышку привода ГРМ к головке цилиндра, чтобы предотвратить вращение кулачковой шестерни при ослаблении болта.

9. Снимите центральную / среднюю крышку ремня газораспределительного механизма. К сожалению, для этого вам необходимо снять шкив и ремень водяного насоса. Примечание: если у вас все еще есть муфта вентилятора, вам, вероятно, придется снять верхний кожух вентилятора, чтобы вытащить лопасть вентилятора и муфту.
Совет: ослабьте болты на водяном насосе ПЕРЕД снятием ремня.

10. Снимите заднюю крышку / пластину привода ГРМ. На этом рисунке показаны нижние 10 мм, которые недоступны, пока вы не снимете среднюю крышку.

11. Теперь, когда у вас есть все передние элементы, снимите крышки клапанов. Я использую небольшой плоский наконечник, чтобы «обработать» уплотнения крышки и снять ее. Удалите старый FIPG из углов 90 градусов крышки клапана, где крышки кулачков встречаются с головкой цилиндров.
Совет: хлопните v / c ладонью в сторону, чтобы отсоединить его от головки цилиндра для снятия.Кроме того, приобретите новые уплотнения крышки клапана, если вы недавно их не заменяли.

12. Ослабьте крышки кулачков в порядке, обратном установке (см. Рис. На шаге № 27). Затем ослабляйте каждый на несколько оборотов, чтобы НЕ повредить крышки кулачков. Затем снимите распредвалы. Не забудьте очистить старый FIPG с крышек передних кулачков.
Совет: если у вас ограниченное рабочее пространство, вы можете снимать каждый кулачок по отдельности и выполнять работу по очереди.

13. Теперь, как предохранить клапаны от падения в цилиндр после снятия фиксаторов и держателей клапанной пружины. Это можно сделать несколькими способами:
A. Используйте воздушный компрессор и адаптер, чтобы создать давление 100+ фунтов на квадратный дюйм для удержания клапана в рабочем состоянии.
B. Использование троса диаметром 1/4 дюйма или меньше внутри цилиндра. (это то, о чем я расскажу в этой статье.)

Снимите все свечи зажигания (сделайте это для A или B.)
Подайте трос в камеру сгорания клапанов, над которыми вы будете работать; с цилиндром в НМТ (нижняя мертвая точка, цилиндр в нижней части хода) я использовал примерно 6,5-7,5 футов веревки толщиной 1/4 дюйма.
Проверните рукоятку вручную до упора.В этот момент трос должен быть вдавлен поршнем в головку блока цилиндров и клапаны и предотвратит их падение.

Помните, что этот шаг ДОЛЖЕН повторяться для каждого цилиндра, с которым вы работаете, для шагов с 16 по 25.

Совет: используйте шплинт, чтобы веревка не упала в цилиндр, это видно на рис.

14. С помощью магнитного инструмента одновременно выньте регулировочную шайбу клапана и ковш.

15. При установке всего в сторону (т.е. на верстаке, лотке, картоне и т. Д.)) Обязательно держите ковши и прокладки в порядке, чтобы вам НЕ пришлось выполнять регулировку клапана, когда все сказано и сделано. НО, если вы не производили регулировку клапана в течение последних 90-120 км миль. Сейчас, наверное, самое время.

16. Переходим к интересным вещам. Приобретите специальный инструмент для установки / снятия держателя клапана. Возьмитесь за алюминиевую ручку, в центре которой находится магнит. Когда вы нажимаете инструментом (что НЕ трудно сделать) рукой, держатели втягиваются в инструмент, и теперь фиксатор и пружина ослабнут.

17. Вот что случится, когда он освободится. Магнит достаточно силен, чтобы поднимать как держатели, так и стопор с пружины клапана, когда она ослабнет.

18. Вот фото фиксаторов инструмента. Я просто схватил другой магнитный съемник и отсосал их от магнита внутри инструмента к съемному инструменту для легкого удаления.

19. Снимите пружину клапана. Примечание: когда вы снимаете его, обращенная вниз часть будет иметь меньшую / более плотно намотанную катушку внизу.После переустановки эта часть ДОЛЖНА быть внизу.

20. Снимите уплотнение штока клапана. Вы можете взять плоскогубцы для уплотнения штока клапана или взять их с помощью плоскогубцев большего размера. Их не так уж и сложно удалить. НО, будьте осторожны, чтобы не порезать / не повредить стороны отверстия ковша в головке цилиндра.

21. Изображение старого уплотнения штока клапана в клещах для уплотнения штока клапана.

22. Новые уплотнения штока клапана и гнездо 11 мм 1/4 ″, используемое для их установки.Не такой уж особенный инструмент.

23. Нанесите немного свежего масла на конец клапана, затем наденьте уплотнение штока клапана на конец.

24. Возьмитесь за 11-миллиметровую головку и просто нажмите вниз, пока уплотнение штока клапана не встанет на место. Вы сможете почувствовать, когда он начинает проходить через направляющую клапана и останавливается на месте. Это не требует большого давления, простого использования большого пальца должно быть более чем достаточно.

25. Теперь установите пружину клапана, фиксатор и держатели.Вставьте клапанную пружину обратно в отверстие регулировочного стакана, убедитесь, что меньшая / более плотно намотанная часть клапанной пружины обращена вниз.

Возьмите фиксатор и держатели, вставьте держатели в фиксатор следующим образом:

Вставьте 2-ю часть (подпружиненное приспособление) специального инструмента в 1-ю часть (алюминиевую ручку). Затем установите подпружиненную направляющую в держатели:

Это будет выглядеть так.

Теперь перейдем к клапану и пружине, на которых он будет установлен.Наденьте пружину клапана и немного переместите ее, пока она не проскользнет через конец штока клапана. Вы сможете это почувствовать.

Все, что вам нужно сделать на этом этапе, - это надавить вниз, пока держатели не встанут на место. Вы почувствуете это и просто снимете инструмент, когда почувствуете это. Когда он будет установлен, он должен выглядеть так.

26. ПОВТОРИТЕ шаги 13 и 16-25, если необходимо, для замены всех 16 уплотнений штока клапана.

27. Установить распредвалы:
A.Установите прокладки и ковши на место в правильном порядке.
B. Нанесите свежее масло на шейки распределительных валов и регулировочные шайбы.
C. Установите распределительный вал на место с уплотнением кулачка.
D. Возьмитесь за крышки кулачков и нанесите свежее масло на шейку и резьбу болтов.
E. Нанесите небольшое количество FIPG на угол передних крышек кулачков, в области крышки кулачка вокруг места соединения. камуфляж.
F. Нанесите немного свежего масла на все кулачки распределительного вала.
G. Проверните все болты на несколько оборотов за раз, пока крышки распределительных валов не будут заподлицо с головкой цилиндров.Вы хотите делать это по несколько оборотов за раз, иначе это приведет к раздавливанию краев / сторон крышек кулачков, потому что выступы кулачков будут выталкиваться вверх в определенных местах, и деформация, если она не опускается равномерно, может вызвать повреждение.
H. Затяните крышки кулачков в порядке, показанном на рисунке ниже. Не забудьте затянуть его несколько раз с помощью динамометрического ключа на дюйм-фунт.
Я рекомендую, чтобы первый крутящий момент составлял 54 дюйм-фунта, второй - 81 дюйм-фунт, а третий - 108 дюйм-фунт (108 дюйм-фунт = 9 фут-фунт, что является заводской характеристикой крутящего момента).

Порядок крутящего момента кулачка шейки распредвала.1 = первый, 5 = последний. (при откручивании использовать обратный порядок)

28. Установите на место крышки клапанов. Вам нужно будет нанести еще небольшое количество FIPG на 2 жестких угла v / c прокладки, где крышки распределительных валов встречаются с головкой цилиндров.

29. Соберите компоненты двигателя / ГРМ в обратном порядке.

30. Изображение инструментов, которые я использовал для этой работы. ЕДИНСТВЕННОЕ, что не изображено, - это индикатор времени.

~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~ ~~~~~~~~~~~~~

Несколько примечаний для помощи при повторной сборке:

Поменяйте масло, сначала просто слейте его и замените фильтр. Завершите работы с уплотнениями штока клапана. Используйте немного нового масла для смазки распределительных валов, шейки и компонентов. Затем, когда крышки клапана вернутся на место, наполните его.

Крутящий момент болта кулачковой шестерни составляет 34 фунт-сила-футов.
Совет: используйте небольшую монтировку через отверстия кулачковой шестерни против одного из 10-миллиметровых болтов, удерживающих заднюю крышку привода ГРМ. Это будет удерживать кулачок неподвижно, когда вы пытаетесь его затянуть.

Гайки крышки клапана следует просто затянуть до «плотного прилегания». 9-12 фут-фунтов - это много.Если вы использовали новые уплотнения шпилек V / C, вам нужно будет немного подтянуть их, так как они сжимаются.

Stock 4a-ge, время 10 градусов до ВМТ. Обязательно проверьте это.

Ремень ГРМ не должен иметь прогиб / люфт более 4 мм или чуть более 1/8 дюйма между шестернями кулачка после того, как натяжитель ремня ГРМ затянут.
Совет: для облегчения регулировки натяжения при ослабленном болте натяжителя просто поверните коленчатый вал так, чтобы 2–3 зубца шестерни распределительного механизма вышли за метки совмещения. Затем затяните болт натяжителя и проверьте прогиб / зазор между двумя шестернями кулачка.

При переустановке шкива и болтов водяного насоса используйте «ленточный ключ», чтобы удерживать шкив, чтобы их было легче затянуть. Примечание: это немного сложнее, если у вас есть муфта вентилятора.

Toyota FIPG можно заменить на Honda-bond (тот же основной материал) или герметик Grey Permatex.

~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~ ~~~~~~~~~~~~~

Надеюсь, вам не понравилось делать это так, как мне… Будьте готовы потратить некоторое время на эту работу. По крайней мере, целый день, если вы не хороший И быстрый механик.

Андрей

шт. - Если вы собираетесь снять головку блока цилиндров по ЛЮБОЙ причине (например, прокладка головки блока цилиндров), я бы порекомендовал заменить уплотнения штока клапана. На верстаке или на земле это очень просто. Просто положите тряпку в камеры сгорания, чтобы удерживать клапаны вверх, и положите на них головку.

Дымление из-за изношенных уплотнений клапанов

Дымление из-за изношенных уплотнений клапанов

Курение из-за изношенных уплотнений клапанов? Заменить, не снимая Двигатель

Мне нужно было поменять сальники клапана на моем 75 XS650B, и я собирался начать сняв двигатель и разобрав голову, обычная процедура замены эти печати.Тогда друг указал мне на следующую статью "Grepper" на сайте "XS650 Garage USA". Эта блестящая процедура позволяет изготовив несложный специальный инструмент, для замены сальников клапана через клапан отверстия для регулировки доступа, без какой-либо разборки двигателя. Друг и Я попробовал, это работает, хотя я обнаружил, что мне нужно внести некоторые изменения в процедура, чтобы заставить его работать для меня. В основном я не мог освоить описанное способ снятия и замены пломбы, а я описываю другой метод.

Статью

Greppers можно найти на сайте Замена уплотнений клапана без разборки двигателя Ниже приведены пошаговые инструкции. Обратите внимание на картинки на Greppers В статье показан более поздний мотоцикл, более ранние мотоциклы, такие как мой 1975, имеют немного треугольный выступ на коромысле, что немного упрощает процедуру сложнее и требует специального инструмента для сжатия пружины клапана, чтобы иметь некоторые конкретные и точные размеры. Эти размеры я привожу ниже.

Хотя эта процедура не сложна, она требует разумного уровня ловкость и некоторая интуиция в понимании того, как поставить вещи на место и где использовать рычаги, чтобы это "встало на место".Также требует ухода поскольку вы будете работать с гаечными ключами и инструментами, очень близкими к обрабатываемому поверхности сиденья для крышек доступа к регулировке толкателя, и вам необходимо осторожно, чтобы не работать слишком грубо и не повредить эти поверхности и края.

Диагностика проблемы.

Если ваш мотоцикл сильно дымит из любого или обоих цилиндров после запуска, даже до такой степени, что свеча засоряется и перестает гореть, масло попадает в цилиндр.Если тест на сжатие показывает приемлемое сжатие, скажем, с самым низким при 130 фунтов на квадратный дюйм или лучше и в пределах 10 фунтов на квадратный дюйм друг от друга, тогда вы знаете, что это не кольца и отверстие, а также уплотнения штока клапана. Это даже более вероятно, если он перестанет курить примерно через 10 минут бега. Если сжатие заметно ниже, скажем 115 фунтов на квадратный дюйм, и заметно возрастает, когда вы помещаете столовую ложку масла через отверстия для свечей зажигания, тогда ваши кольца станут проблема и время восстановления двигателя.Велосипед, который стоит много лет с большей вероятностью возникнет проблема, поскольку уплотнения могут затвердеть и стать неэффективно.

Процедура.

(1) - Сделайте необходимые простые специальные инструменты. Требуется четыре, показано на фото

Инструмент для сжатия пружины клапана (vsct). Возьмите металлическую трубу NPT связь. Отшлифуйте оба конца одинаково, чтобы получить плоские поверхности, и до тех пор, пока общая длина муфты не составит 36 мм.Затем отшлифуйте по центру, пока полотно слева не будет иметь ширину 23 мм, глубину 7,5 мм, а остальные кольца сверху и снизу имеют толщину 4 мм. Компрессор также требуется болт 8 мм x 1,0, длина 40 мм, гайка для этого болта, и шайбу с внутренним диаметром 3/8 дюйма и наружным диаметром 7/8 дюйма.

Кусок плетеной веревки длиной 3/16 дюйма или диаметром 10 дюймов для проталкивания в масло. дренажные отверстия для предотвращения падения цанг в отверстия.

Инструмент для отмывки, сделанный, например, из крошечной отвертки, для удаления старые пломбы.

Кусок виниловой трубки, внутренний диаметр 1/2 дюйма, внешний диаметр 5/8 дюйма, толщина стенки 1/16 дюйма. Должен быть винил, а не полиэтилен, который слишком жесткий, чтобы в него можно было маневрировать. место. Для безопасного обеспечения всестороннего равномерного давления при посадке новых уплотнить шток клапана и установить его на направляющую клапана.

Необходимые специальные инструменты

(2) - Поставьте велосипед на центральную подножку, снимите бензобак, снимите свечи зажигания, снимите крышки со всех четырех отверстий доступа к регулировке клапана, снимите крышку генератора на левая сторона двигателя.Он держится двумя винтами и находится сразу за шестерней. рычаг. Отсоедините трос (и) дроссельной заслонки от карбюраторов и уберите их в сторону

(3) Поставьте велосипед на нейтраль и с помощью гаечного ключа затяните гайку в центре генератора, проверните коленчатый вал против часовой стрелки до момента метки выстраиваются в верхней мертвой точке.

(4) Проверьте, какой цилиндр находится в режиме работы, и проверьте клапаны на этом. первый. Цилиндр в режиме зажигания будет иметь небольшой люфт на обоих коромыслах. толкатели.Тот, который находится в режиме выпуска, будет иметь передний (выпускной) клапан полностью подавлен.

Следующие шаги с (5) по (32) описывают, как сделать один клапан. Просто повторить для остальных четырех. Начнем с переднего клапана, выпускного клапана.

(5) - Сразу внутри основания пружины клапана находится отверстие для возврата масла. Толкать несколько дюймов веревки в это отверстие, чтобы цанги и все остальное, чтобы спуститься в это отверстие и позволить веревке свисать двигатель.

(6) - Снимите толкатель с коромысла.

(7) Постучите по стопорной шайбе в верхней части пружины клапана. кромку с помощью небольшого молотка. Это освободит цанги, которые вы собираетесь удалите, как показано ниже.

(8) - Сдвиньте один конец инструмента для сжатия пружины клапана (называемого vsct далее) корпус между коромыслом и стопорной шайбой наверху пружина клапана. Поверните инструмент так, чтобы полотно оказалось по другую сторону от качалки. рука к тебе.На более ранних байках с выступом на передней части коромысла руку вам придется покачивать, когда вы вставляете ее, когда она в правильном положении сторона полотна будет касаться коромысла за отверстием толкателя, а другая сторона полотна будет касаться выступа на передней части коромысла и инструмент будет отцентрован по штоку клапана.

(9) - Заверните гайку на 8-миллиметровом болте до головки болта. Поместите шайбу на верхнюю часть vsct, пропустите через нее болт и проденьте его в отверстие толкателя на коромысле.Убедитесь, что вы сделали это пальцем, а не гаечным ключом, чтобы не повредить резьбу на толкателе отверстие. Если резьба будет затруднена, возьмите большую отвертку и проведите ею по качающийся рычаг за vcst, и поместите наконечник напротив внутренней стороны стены камеры пружины клапана и осторожно опустите коромысло; это будет позвольте болту легко совместиться с резьбовым отверстием толкателя, и вы будете возможность ввинтить болт. Вверните болт в коромысло для на всю длину резьбы в коромысле, но не более.Убедитесь, что у вас нить полностью, чтобы не сорвать его и не повредить резьбу. После навинчивания отпустите отвертку

.

(10) - Затяните гайку болта до шайбы, а затем продолжайте ее поворачивать. с гаечным ключом. Это сожмет пружины. Я говорю пружины, потому что каждый клапан на XS650 есть две пружины, внутренняя и внешняя. Сожмите пружины все пока гайка не будет сопротивляться проворачиванию.

(11) Вставьте длинную тонкую отвертку в отверстие для свечи зажигания и поднимите ее. клапан, который упал на верхнюю часть поршня.

(12) Когда клапан поднимается, цанги поднимаются, освобождая удерживающую способность. шайба и даже может упасть в сторону, но в пределах кольца основания vsct. В любом случае их будет легко сместить и удалить. Смещайте и / или толкайте их в положение для удаления с помощью инструмента для захвата, если необходимо, затем удалите их с помощью плоскогубцы, а еще лучше - с магнитом для извлечения.

(13) Ослабьте натяжение пружины, открутив гайку на vsct, затем снимите болт с vsct и, наконец, снимите vsct.

(14) Снимите стопорную шайбу с верхней части пружин. Это сложно, потому что пружина больше не удерживается частично сжатой клапаном, и подойдет прямо к коромыслу. Вы должны зажать отвертку между верхней части пружины и рычагом вниз, чтобы конец отвертки находился под центр шайбы. Хитрость заключается в том, чтобы перевернуть отвертку как наружную, так и внутреннюю пружины, прежде чем вставить ее под шайбу.Если вы продеваете его под верхний виток внутренней пружины, легко сделать, вы не можете рычаг шайбу. Но с отверткой поверх обеих пружин шайба выйдет наружу, особенно если помочь другой отверткой из вершина. Не беспокойтесь о том, чтобы вернуть его обратно, он легко вставляется.

(15) Установите на место vcst и сожмите пружины, как в (8), (9) и (10). выше, но на этот раз без стопорной шайбы.

(16) Вы увидите верхнюю часть штока клапана и шток клапана. тюлень.Медленно и осторожно опустите поршень, поворачивая гайку генератора. по часовой стрелке на очень небольшое количество, на несколько градусов за раз, после каждого движения нажмите на клапан отверткой. Когда шток клапана идет чуть ниже уплотнение, и верхняя часть металлической направляющей клапана становится видимой внутри уплотнения, ОСТАНАВЛИВАТЬСЯ. Будьте очень осторожны, не включайте двигатель дальше на этом этапе, иначе вы может уронить клапан в цилиндр. И тогда вам придется удалить двигатель.

(17) Используя инструмент для захвата, протяните его через резиновое уплотнение внутри небольшая пружина растяжения и сразу за пределами металлического наружного диаметра направляющей клапана.

(18) - В этот момент пружина растяжения вокруг кромок уплотнения, вероятно, лопнет. на вал подбирающего инструмента. Осторожно поднимите его, стараясь не брось это. Если нервничаете, используйте плоскогубцы, чтобы вытащить его с помощью кирки. инструмент. Выбросить

(19) Вставьте инструмент для захвата через резиновую часть уплотнения, надавите на него. сразу за наружным диаметром направляющей клапана и под металлическим буртиком металла корпус уплотнения. Поднимите корпус уплотнения с помощью инструмента для захвата и поднимите его. и из кармана между пружинами клапана.Выбрось это.

(20) Поверните гайку генератора против часовой стрелки, чтобы привести поршень в ВМТ. очередной раз. Не проходите мимо, а если сделаете чуть-чуть, вернитесь. Помни, это ты поверните двигатель, и в этот момент вы опустите клапан в цилиндр. Приведение поршня в ВМТ толкает клапан вверх, и шток выходит из направляющую клапана, но не до конца, так как головка клапана будет опираться на цилиндр. Оставьте это сейчас.

(21) - Слегка смажьте новое уплотнение монтажной смазкой из молибдена, как на внизу, где он сидит над направляющей, и где он проходит над клапаном корень.

(22) Поместите уплотнение сбоку от пружин и опустите его так, чтобы оно находилось ниже уровень верха пружины, но не давить на нее. Работа с винилом трубку между коромыслом и пружиной и на уплотнение, где она будет упереться в металлические плечи нового уплотнения. Используя пальцы или плоское лезвие ножа, чтобы прижать его прямо к верхней части виниловой трубки, медленно, но уверенно поднимите клапан с помощью отвертки, пропущенной через отверстие для свечи зажигания.Шток клапана выскочит через уплотнение, хотя, если вы Если у вас черная виниловая трубка, вы, вероятно, не сможете этого увидеть. Продолжайте нажимать на винил, чтобы убедиться, что уплотнение полностью прилегает к направляющая клапана.

(23) Снимите виниловую трубку. Глядя на шток клапана, переместите клапан вверх и вниз отверткой через отверстие для свечи зажигания. Если печать правильно установленный на направляющей, он не будет подходить к штоку клапана.Это почти определенно будет установлен правильно, но если он все же подходит к штоку клапана, положите винил обратно и надавите на него все сильнее и глубже.

(24) - Ослабьте натяжение пружины, открутив гайку на vsct, затем снимите болт с vsct и, наконец, снимите vsct.

(25) - Наденьте стопорную шайбу на пружины. Это много лет назад проще чем вышло.

(26) - Установите на место vcst и сожмите пружины, как в (8), (9) и (10) выше.На этот раз будет немного сложнее вставить и разместить vsct потому что в неподдерживаемых пружинах теперь стопорная шайба сдвинута вправо против коромысла, и вам придется немного потянуть отверткой чтобы вставить его и повернуть вокруг коромысла, но у вас хватит сноровки. По крайней мере, к четвертому клапану.

(27) Вставьте длинную тонкую отвертку в отверстие для свечи зажигания и поднимите ее. клапан, который будет опираться на верхнюю часть поршня.

(28) Шток клапана выйдет через стопорную шайбу. Подними это достаточно, чтобы позволить цангам встать на место. Используйте плоскогубцы с острым носом. сделать это. Это может быть немного сложно. Возможно, вам придется переместить клапан вверх и вниз отверткой через отверстие для свечи зажигания, чтобы цанги упали на место, одновременно перемещая цанги на место с помощью подбирающего инструмента, и держа во рту фонарик-мини-фонарь. Но почему ты думаешь, что Бог дал тебе две руки и рот? Сильный совет; не используйте магнитные удерживающая тарелка или магнитный браслет для мелких деталей, удерживающий цанги безопасно, пока они не находятся в двигателе.Это намагнитит цанги, и пытаясь снова вставить их, они будут бороться с вами зубами и ногтями, чтобы не упасть в место, они будут цепляться за шток клапана; стопорная шайба, и конечно наконечники отверток и плоскогубцев. Они также будут притягивать или отталкивать друг с другом. Спроси меня, откуда я знаю.

(29) - Установив цанги на место, нажмите на шток клапана отверткой вниз. для первоначальной посадки и размещения их.

(30) - Ослабьте натяжение пружины, открутив гайку на vsct, наблюдая, как цанги остаются на месте, затем снимите болт с vsct и, наконец, удалите файл vsct.

(31) Снова установите толкатель, но не регулируйте его.

(32) Снимите трос.

(33) Повторите шаги с (5) по (32) с задним клапаном на той же стороне; вход клапан.

(34) Проверните двигатель на два полных оборота, повернув гайку генератора. против часовой стрелки, чтобы снова привести этот цилиндр в ВМТ, но с цепью ГРМ правильно натянут для настройки люфта клапана. Настроил клапаны, выхлоп выставил на 0,006 дюйма, вход на 0.0025 "на всех моделях, спецификации для последних мотоциклов, но чековую книжку, если вы хотите следовать заводским рекомендациям в течение определенных лет. Обратите внимание, чтобы обеспечить правильную настройку, поднимайте коромысло пальцем при прохождении щуп. При использовании метода «годен / не годен» правильный щуп должен пройти и один измерение выше не должно.

(35) - Проверните двигатель на один полный оборот, чтобы перевести другую сторону в ВМТ.

(36) - Повторите шаги с (5) по (34) с этой стороны.

(37) Установите на место элементы, снятые в (2) выше.

Фаррелл.

Замена уплотнения клапана

с установленным на головке цилиндров малоблочным двигателем Chevy.

Эта веб-страница содержит техническую информацию с фотографиями, касающуюся процедур, необходимых для замены уплотнений штока клапана на малом блоке V8 General Motors с головками, все еще установленными на двигателе.


PHOTO ONE - НЕОБХОДИМЫЕ ИНСТРУМЕНТЫ


ПРИМЕЧАНИЕ: Перед выполнением любого вида механического ремонта необходимо иметь под рукой заводское руководство по обслуживанию.

Загрязненные маслом свечи зажигания или ужасный синий дым, выходящий из выхлопной трубы, определенно являются признаком того, что внутри двигателя что-то не так.

Первым шагом должна быть проверка компрессии в сухом / влажном состоянии, за которой следует проверка герметичности цилиндра. Если результат этих двух диагностик показывает, что кольца и клапаны находятся в минимальном допустимом диапазоне, то за синий дым ответственны уплотнения клапана.

Уплотнения клапана - это достаточно простой ремонт «на машине», если у кого-то в гараже есть воздушный компрессор, способный поддерживать давление не менее 120 фунтов на квадратный дюйм, при любом меньшем давлении, чем это, тогда есть большая вероятность, что клапан упадет в отверстие цилиндра.
    СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ
  • Заводское руководство по обслуживанию
  • Воздушный компрессор
  • Головка компрессора пружины клапана двигателя
  • Инструмент удержания воздуха для свечей зажигания

    УДАЛИТЬ
  • Крышка распределителя и провода свечей зажигания в сборе
  • Все свечи зажигания
  • Крышки обеих клапанов
  • Все коромысла и толкатели

ФОТО ДВУХКОМНОЖИТЕЛЬНЫЙ ИНСТРУМЕНТ


Если вы не заменяете коромысла или толкатели, то, прежде чем снимать их, сделайте себе удерживающий лоток с номером цилиндра и обозначениями впуска и выпуска, чтобы вы могли установить их в том же порядке.

Перед повторной установкой этих элементов следует быстро промыть их в растворителе.

Кроме того, сейчас самое время измерить и записать диаметр и длину толкателя для использования в будущем, в данном конкретном случае диаметр толкателя составляет 5/16 дюйма и 7,8125 дюйма в длину.

ФОТО ТРИ - УСТРОЙСТВО ЗАДЕРЖКИ ВОЗДУХА


Теперь, когда коромысла / толкатели сняты, можно установить устройство удержания воздуха клапана в отверстие свечи зажигания.

ВНИМАНИЕ: Убедитесь, что нет никаких препятствий внутри и вокруг ремней вентилятора / вентилятора, потому что как только вы подсоедините воздушный шланг к устройству удержания воздуха, давление заставит поршень опуститься и повернет двигатель примерно на четверть оборота.


Теперь, когда в цилиндре есть воздух, используйте инструмент для сжатия пружины клапана, чтобы сжать пружину клапана. Инструмент поставляется с инструкциями по его использованию и дополнительной длинной рукой, я бы посоветовал использовать одну короткую руку и одну длинную руку на инструменте, чтобы облегчить сжатие пружины. Вам также понадобится гнездо, которое немного меньше диаметра держателя пружины клапана. Установите патрубок на пружину клапана и слегка постучите по нему несколько раз латунным молотком перед установкой инструмента для сжатия пружины клапана.Это поможет вызвать вибрацию держателей, что сделает их удаление чуть более плавным после сжатия пружины.

При сжатой пружине снимите держатели клапана (в этом сильно поможет небольшой выдвижной карманный магнит), и в этот момент вы должны увидеть уплотнение клапана.

Иногда уплотнение изнашивается настолько, что очень мало его остается на штоке клапана.

Если вы видите уплотнение, снимите его с помощью зубного инструмента.Скорее всего, уплотнение будет очень хрупким и сломается на мелкие кусочки.

Потяните инструмент для сжатия пружины прямо вверх, чтобы открыть шток клапана. На этом этапе вы можете очистить пружину клапана (все еще сжатую в инструменте) и шток клапана в головке с небольшим количеством растворителя.

ФОТО ЧЕТЫРЕ - РАСПОЛОЖЕНИЕ КАНАВКИ УПЛОТНЕНИЯ КЛАПАНА


Как вы можете видеть на ФОТО ТРЕТЬЕМ и ЧЕТВЕРТОМ, уплотнение клапана установлено на клапане, это показано, чтобы проиллюстрировать, где должно быть установлено уплотнение клапана.

ПРИМЕЧАНИЕ: Если бы уплотнение клапана можно было оставить на клапане (как показано на ФОТОГРАФИИ ЧЕТВЕРТОЕ), а пружину установить поверх него, это значительно упростило бы жизнь, но это невозможно.

Сжатая пружина клапана должна быть установлена ​​СНАЧАЛА , затем устанавливается уплотнение клапана, затем держатели клапана. После установки этих элементов вы можете повернуть компрессор пружины клапана против часовой стрелки, чтобы растянуть пружину клапана.

Если сначала устанавливается уплотнение клапана, когда вы помещаете узел пружины клапана на шток клапана, фиксатор пружины разрывает / разрезает уплотнение клапана, и вся ваша работа сводится только к синему дыму, выходящему из выхлопной трубы.

Будьте уверены, что это очень утомительная операция, однако, если у вас есть правильное сжатие пружины клапана с помощью инструмента, вы должны быть в состоянии едва видеть канавку уплотнения клапана сверху пружины клапана.

Нанесите немного вазелина на шток клапана и заостренный зубной клинок, вы сможете вставить уплотнение клапана в его канавку.

Убедитесь, что уплотнение клапана не выворачивается наизнанку во время установки.

ФОТО ПЯТЬ - УСТАНОВЛЕННЫЕ УПЛОТНЕНИЯ КЛАПАНОВ


Теперь все, что вам нужно сделать, это повторить этот процесс еще 15 раз.

ФОТО ШЕСТЬ - ПЕРЕУСТАНОВИТЕ КРОНШТЕЙН И УДЛИНИТЕЛЬ


Установите на место коромысла и толкатели.

Установите тестер компрессии на цилиндр № 1 и доведите двигатель до ВМТ.

    ЦИЛИНДР # 1 на ВМТ
  • РЕГУЛИРОВКА ВЫПУСКНЫХ КЛАПАНОВ: - 1 3 4 8
  • РЕГУЛИРОВКА ВПУСКНЫХ КЛАПАНОВ: - 1 2 5 7

Установите тестер компрессии на цилиндр # 6 и доведите двигатель до ВМТ.

    ЦИЛИНДР №6 на ВМТ
  • РЕГУЛИРОВКА ВЫПУСКНЫХ КЛАПАНОВ: - 2 5 6 7
  • РЕГУЛИРОВКА ВПУСКНЫХ КЛАПАНОВ: - 3 4 6 8
Отрегулируйте каждый клапан, пока не будет устранен люфт всех клапанов, а затем поверните регулировочную гайку по часовой стрелке на ¾ оборота.

ФОТО СЕМЬ - МАСЛЯНЫЕ СТОПОРЫ / ДЕФЛЕКТОРЫ, УСТАНОВЛЕННЫЕ НА РУКАВАХ


Установить масляные пробки / дефлекторы на коромысла.

Установите на место свечи зажигания, крышку / провода распределителя и заглушите все вакуумные порты, которые могли быть открыты при снятии воздушного фильтра, крышек клапанов, шланга усилителя тормозов и любых других предметов, которые вам пришлось снять для доступа.

Теперь запустите двигатель и дайте ему прогреться до рабочей температуры.

ПРИМЕЧАНИЕ: Если вы хотите избежать очистки моторного отсека паром после этой процедуры, я бы посоветовал положить прочную алюминиевую фольгу на выпускные коллекторы и область моторного отсека в качестве защиты от брызг масла.

При прогретом и работающем двигателе отверните регулировочную гайку коромысла до тех пор, пока не услышите отчетливый «щелкающий» звук, затем поверните регулировочную гайку до тех пор, пока «щелчок» не прекратится, затем поверните регулировочную гайку еще на ¾ оборота. .

Повторите этот процесс для остальных 15 клапанов.

Заглушите двигатель, очистите оловянную фольгу и проверьте уровень моторного масла.

ФОТО ВОСЬМОЙ - ВНУТРИ КРЫШКИ КЛАПАНА, ПОКРЫТЫЙ ГЛИПТАЛОМ


Пока я снимал и чистил крышки клапанов, я решил нанести на них хорошее покрытие из Glyptal , чтобы облегчить обратный слив масла. Это покрытие действительно отличное, масло просто не прилипает к нему, и это то, что нам нужно в клапанной крышке. Масляные брызги ударяются о верхнюю и боковые стороны клапанной крышки и стекают обратно на коромысла, вместо того, чтобы прилипать и гореть к клапанной крышке.Это также упрощает очистку, когда пришло время заменить прокладки клапанной крышки.

ФОТО ДЕВЯТЬ - ЗАМЕНА УПЛОТНЕНИЯ КЛАПАНА ЗАВЕРШЕНА: ЯНВАРЬ 2012


Вот и все, двигатель застегнут и снова готов к работе без загрязнения свечей зажигания маслом.

Если вас интересует теория уплотнений штока клапана, нажмите здесь, чтобы прочитать мою техническую статью.

Moonlight Engineering просит вас пожертвовать все, что вы можете, для поддержки продолжения технической информации, размещенной на этом веб-сайте.

Как заменить уплотнения клапанов Toyota и Lexus

ОБНОВЛЕНИЕ: В продажу поступил ограниченный запас оригинального бестселлера Lextreme 1UZFE EGR Delete Kit . Если у вас есть 1UZ с 1990 по 1997 год, вам действительно нужно , чтобы получить этот комплект! Напишите мне по телефону [адрес электронной почты защищен] , чтобы получить помощь при заказе или задать вопросы.

Обратите внимание: мы не поставщик автозапчастей, и я не могу отвечать на запросы о случайных автозапчастях Lexus и Toyota.Все детали, не перечисленные выше, включая турбо-комплект LS400 и SC400, комплекты для восстановления и нагнетатель, распроданы и не возвращаются. Гидротрансформатор Lextreme performance доступен, но есть список ожидания. Напишите мне, если интересно.

LEXTREME LEXUS ФОРУМЫ ЗДЕСЬ! - Задайте здесь вопросы для быстрых ответов!

Теперь, когда старым двигателям Lexus около 15 лет, вы можете увидеть, как один из них немного дымит при запуске. Это хороший показатель износа уплотнений клапанов.Я бы порекомендовал заменить их в любом случае только потому, что они испортились после стольких лет.

Ниже вы увидите несколько довольно шокирующих фотографий того, насколько они плохи. Системы All-Data требуют, чтобы автомобильный магазин выполнял эту операцию из расчета 18 часов в час. Это довольно много времени, и как только вы посмотрите на мою прогулку, вы должны быть готовы сократить это время вдвое. Если у вас есть нужные инструменты, вы должны быть готовы к работе.

Хорошая идея - иметь под рукой руководство по обслуживанию Lexus для этого двигателя.Вам нужно будет следовать инструкциям по разборке головки блока цилиндров. Вы также можете найти этот раздел в формате PDF на форумах.

Я сделал несколько хороших снимков в высоком разрешении, потому что часто задаваемые вопросы, которые я видел по этой теме, действительно не дают четкого представления о том, что происходит. Старые пломбы были в довольно плохом состоянии, так что позвольте мне показать хорошую картину того, почему я их заменяю.


Держатели для держателей пружины клапана находятся внизу этого рисунка. Вы не хотите потерять ни одно из них.На клапан по 2 штуки, всего 64 штуки. БУДЬТЕ ОСТОРОЖНЫ, чтобы ничего не потерять. Если вы потеряете один, вам придется остановить весь проект и заказать еще один.

Отложите распределительные валы в сторону со всеми крышками (в руководстве Lexus они называются крышками подшипников). Имейте в виду, что все колпачки пронумерованы и должны быть помещены обратно на распределительный вал по порядку.

Если вы не помните, в каком порядке они идут, обязательно обратитесь к руководству Lexus, чтобы узнать порядок, а также характеристики крутящего момента.Теперь, когда кулачки сняты, вытащите ковши и по порядку отложите их в сторону. Обратите внимание на числа и стрелки ниже.

Вот важный шаг: отрежьте ветошь на куски, чтобы можно было закрыть проходы в головках цилиндров. Это ключевой момент, потому что время от времени вы будете ронять маленькие детали. На самом деле я просто заткнул пару участков вокруг непосредственных клапанов, с которыми работал, и у меня было слишком много близких вызовов. Просто подключите их все!

Я также заклеил впускные отверстия изолентой, чтобы в них тоже ничего не попало.Если что-нибудь уронить в эти отверстия, их невозможно будет восстановить, не сняв маслосборник, или вы можете заказать новые.

Чтобы снять фиксаторы пружины клапана, необходимо приложить давление, достаточное для сжатия пружины на долю секунды. Как только давление сброшено с клапанов, они могут двигаться сами по себе. Единственное место, куда они пойдут, - это вниз в цилиндр, и вы не сможете вытащить их обратно, если это произойдет. Цель состоит в том, чтобы поддерживать давление в клапане, чтобы он не упал в цилиндр, пока вы выполняете свою работу.

Если вы используете метод давления воздуха, вы будете повышать давление в цилиндрах, и для этого у вас должен быть воздушный компрессор хорошего размера. У меня есть компрессор на 30 с лишним галлонов, который подает много воздуха. Если у вас нет устройства, способного поддерживать хорошее давление воздуха после того, как в баллоне закончится воздух, не пытайтесь это сделать. Переносной компрессор для забивки кровли - не лучшая идея! Если ваш воздушный компрессор действительно громкий, это тоже будет неудобно, поскольку он будет работать, чтобы не отставать от воздуха, который будет вытекать из цилиндров.Я использовал воздушный метод без каких-либо проблем, за исключением того, что я не мог слышать радио через компрессор: - \

Вот изображение шланга, который я использовал для перехода от отверстия свечи зажигания к моей воздушной магистрали. Номер детали Carquest # STL19700 предназначен для аналогичного шланга, который любой может заказать у них. Я использовал давление воздуха 70-80 фунтов с отличными результатами.

Другой метод, который очень популярен, - это протолкнуть тонкую веревку в отверстие для свечи зажигания, которая физически заполнит цилиндр и будет давить на клапаны, если вы вращаете кривошип, чтобы заставить его сжаться.Это сработало хорошо, но заняло много времени.

Если в конечном итоге вам придется приложить большее давление к упорному держателю пружины (это произойдет), тогда клапан протолкнется в цилиндр ровно настолько, чтобы испортить вашу попытку. Может быть, вам удастся придумать способ удерживать рукоятку в неподвижном состоянии, который не замедлит работу. Я не думаю об установке других свечей зажигания, чтобы удерживать кривошип с эффективным временем сжатия. Уловка с веревкой занимает больше времени.

Итак, здесь я проталкиваю трос в цилиндр и поворачиваю рукоятку, чтобы сжать трос, чтобы удерживать клапаны на месте.Использование веревки дает вам душевное спокойствие, если вы нервничаете, а отсутствие шума компрессора является плюсом.


Помещение рукоятки моей трещотки между кривошипными болтами для рычага отлично помогло повернуть ее.

Теперь давайте обсудим, что происходит, если снять держатели пружины клапана. Это маленькие крошечные вещи, о которых я упоминал ранее. Они вклиниваются в верхние части держателей пружин, которые направляют их в выемки на верхушках штоков клапанов, чтобы удерживать их на месте.

Если держатели выскочат, то фиксатор пружины освободится от фиксации клапана, позволяя ему двигаться, если он не удерживается веревкой или воздухом. Обратите внимание на форму конуса, которую образуют крошечные держатели, когда они соединяются в отверстии держателя пружины.

Вы хотите вытащить маленькие держатели, снять фиксатор пружины клапана и сами пружины. Затем цель состоит в том, чтобы заменить это старое уплотнение клапана и запрессовать новое. При правильной технике вам даже не нужно использовать молоток, чтобы «забить» держатели, как предлагалось в других инструкциях.

Я настоятельно рекомендую вам вообще НЕ использовать молоток, если у вас действительно недостаточно силы, чтобы сжать пружины клапана. Далее у меня есть изображение, показывающее, какое положение я использовал, чтобы легко сжать пружину с помощью инструмента. Также обратите внимание на I.D. (внутренний диаметр) нового уплотнения клапана по сравнению со старым, большая разница.

Вот самый важный инструмент во всей этой операции. Это инструмент для удаления хранителя, и я предлагаю вам просто заказать его в Carquest (или где-то еще) за 40-45 долларов, и вы будете готовы к работе.Я предполагаю, что некоторые люди сделали свои собственные, но эта штука работала идеально и была готова выйти из упаковки без каких-либо модификаций.

Серебряная деталь имеет полый конец, намагниченный. Это то, что вы нажимаете на фиксаторы клапана, которые позволяют вытягивать фиксаторы из канавок клапана с помощью магнитов на этом инструменте. Затем, как только уплотнение заменено, вы вставляете черный блок в полый конец инструмента.

Это подпружиненный пуансон, и на данном этапе он похож на ударный шуруповерт, потому что наконечник вдавливается обратно в инструмент, когда вы сильно нажимаете им на поверхность.Когда вы «загружаете» держатели в фиксатор и нажимаете на него этим инструментом, они просто возвращаются на место, как по волшебству. Подробнее об этом чуть позже.

На этом рисунке вы можете увидеть держатели наверху держателя пружины клапана наверху пружины клапана. Затем слева вы можете увидеть канавку на конце клапана, в которую попадают держатели и которые прижимаются к месту за счет натяжения пружин клапана после того, как должным образом помещены обратно в держатель.

Теперь взгляните на инструмент для снятия держателя клапана (для краткости назову его пробойником).Намагниченный конец не совсем войдет в отливку, окружающую пружину клапана. Он немного толстоват, поэтому я использовал латунный фитинг от полудюймовой сантехнической муфты.

Эта маленькая круглая деталь просто такого размера, чтобы действовать как расширение, и она не намагничена, поэтому не раздражает. Как только инструмент надавит на фиксатор, держатели будут легко вытянуты с помощью магнитов через латунную муфту, ни разу не вышедшие из-под контроля. '' ВНИМАНИЕ !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!

Поскольку у вас есть компрессор, подающий воздух, чтобы удерживать клапан напротив седла клапана, шток клапана не будет двигаться, когда вы нажимаете на пружину, так как вы никогда не нажимаете прямо на клапан.Если клапан действительно потеряет давление, он не просто упадет, так что не беспокойтесь. Выходящий воздух будет издавать много шума, но просто потяните его вверх, и он снова закроется.

Когда хранители отпущены, вы должны услышать, как они ударяют по магниту, и будете знать, что они надежно закреплены в инструменте. Конечно, возьмите плоскогубцы, чтобы вынуть их из намагниченного инструмента, и отложите их, желательно в небольшой чашке или банке.

Вот фотография, на которой я стою, толкаюсь, чтобы вытащить пару хранителей.Отведя руку назад и зафиксировавшись для хорошего толчка, вы можете легко опустить фиксатор пружины, позволяя маленьким ребятам выскочить. После того, как вы сделаете это пару раз, вы сможете вытащить их очень быстро. Я просто установил двигатель на подставку на деревянных брусках.

Здесь я положил левую руку на другую сторону двигателя, чтобы обнять его, чтобы облегчить приложение силы. Если бы я не держался за двигатель, он бы пошевелился, а проскальзывание было бы раздражающим и неряшливым.

Не обманывайте себя, защита глаз необходима с такой силой и мелкими деталями.

Вот где теперь вы можете наконец вытащить свои печати. Я использовал несколько дешевых плоскогубцев, которые идут в комплекте по 3 штуки за 10 долларов. Мне не хотелось ждать, чтобы заказать специальные клещи для снятия уплотнений. Ни на одной из тележек с инструментами их не было, и я не хотел ждать еще пару дней, когда они заработают неплохо.

Люди говорили, что можно поцарапать шток клапана, но у меня не было никаких проблем с этим. Они довольно легко выскакивают, как только вы взяли их в руки, как я показываю здесь.Просто убедитесь, что вы стерли всю грязь с клапана, прежде чем надевать новые уплотнения.

Вот вид пуансона с прикрепленными к магнитам держателями. Держите рядом плоскогубцы с острыми носами, чтобы их было легко и удобно вытащить. НЕ ТЕРЯЙТЕ ИХ. Будь очень осторожен! Их точно нет в хозяйственном магазине, и их можно заказать только У дилера Lexus.

Теперь о размещении пломб. Я наношу немного масла, чтобы они легко соскользнули.Затем я вдавливаю их головкой Craftsman глубиной 10 мм. Казалось, это сработало идеально, и я закончил двумя короткими ударами молотка, чтобы вдавить их на место.

Я использовал конец кирки, чтобы измерить зазор, оставшийся под уплотнением. Под уплотнителем было чуть больше места, чем ширина резца, и я мог использовать это, чтобы каждый раз прижимать уплотнение равномерно по всему периметру. Это не оставило никаких сомнений в том, насколько глубоко было прижато каждое уплотнение, и это очень быстро.

Теперь будьте готовы собрать все вместе.Возможно, вы захотите смазать детали маслом, когда собираете их обратно, чтобы они соскользнули вместе, когда их надавят на место.

Установите пружину и фиксатор на место и вставьте 2 фиксатора обратно в отверстие фиксатора. Они идут только в одну сторону и имеют сужение, чтобы соответствовать отверстию, поэтому они не могут легко провалиться. Держатель пружины не будет опускаться дальше, пока вы не начнете оказывать давление.

Поместите пуансон прямо на уровне клапана и убедитесь, что он выровнен, пока вы нажимаете на него.Если вы не будете нажимать красиво и прямо, вы очень рискуете, что киперы вообще не упадут. Если вы держите его прямо и нажимаете хорошо и крепко, вы удивитесь, насколько легко это происходит.

Это происходит очень быстро и всего за один хороший толчок, который вы даете инструменту.

Когда вы нажимаете на пуансон, наконечник будет удерживать держатели в отверстии, и они будут распространяться по краю клапана из-за своей формы. Таким образом, как только фиксатор пружины клапана толкает пружину и проходит через выемку на штоке клапана, фиксаторы будут вынуждены встать на место вокруг клапана под действием пружины внутри перфоратора.

Прежде всего, просто будьте осторожны, потому что, если вы не держите вещи выровненными и что-то зависает в этом движении, будьте осторожны, когда вытаскиваете пуансон назад. Может быть, только один из хранителей встал на место или оба неуместны. Если вы потянете назад быстро, пружина может все еще иметь натяжение и вытолкнуть их.

Должен признаться, я уронил кипера, когда ставил его. Это ваш худший страх, поскольку, когда он проваливается через голову в масляный канал, единственный способ вернуть его - через масляный поддон.В итоге я снял сковороду в поисках своей, но так и не нашел! Я собирался заказать новый по телефону, но знал, что он не растворился в воздухе, поэтому моей миссией было его найти. Короче говоря, в конце концов я нашел его, но он прятался вне поля зрения внутри макушки.

Мои глаза играли со мной злую шутку, я мог поклясться, что уронил его в масляный канал. Хорошо, что из этого вышло, что мне пришлось осмотреть мой масляный поддон на предмет загрязнений и наложить на него новое уплотнение, и я могу спать спокойно, зная, что наконец нашел его.Вот где он прятался:

Вот куда вы будете смотреть, если уроните какие-нибудь крошечные кусочки в головку блока цилиндров!

Итак, вот оно. Просто следите за вещами, пока разбираете их, и все будет в порядке. Сконцентрируйтесь и получите хороший ритм, и вы сможете довольно быстро заменить все 32 уплотнения клапана. Вот еще пара крупных планов для справки.

Ниже показано изображение верхних держателей клапана, которые не были прижаты с достаточной силой, чтобы полностью установить их в держателе пружины.Если вы отодвинете пуансон и увидите вот такие держатели, помните, что на них натянута пружина, и они могут выскользнуть и вылететь из-за неправильной установки!

Вытащите черную часть из перфоратора, верните инструмент для снятия на место и нажмите на него, чтобы освободить держатели снова и снова для другой попытки. Нижний запрессовался просто отлично.

Вот разбивка на скамейке:

Еще раз, как показано ниже, вы хотите вставить держатели в отверстие держателя и поместить их поверх пружины клапана.Затем вы должны очень внимательно присмотреться, чтобы убедиться, что держатели идеально выровнены со штоком клапана. Если вы посмотрите вниз, отверстие между держателями и штоком не выровнено очень близко, даже не беспокойтесь. Точно выровняйте его, а затем поместите наконечник пуансона прямо посередине держателей, обхватите двигатель и прижмите его с хорошим толчком.

Действие должно быть плавным, пружина будет приятно и плавно сжиматься под давлением, и вы услышите, как держатели упадут на место со «щелчком».Первая пара клапанов будет казаться странной, но вы быстро поймете это, и после двух цилиндров вы должны быть в этом профессионалом.

Для всех новичков при установке распредвала на место не забудьте предварительно нагружать шестерни распредвала. Обратитесь к руководству Lexus, чтобы узнать о простом процессе. Я просто держу их в тисках и использую пробойник и отвертку, чтобы закрепить шестерню, как показано на рисунке. Затем я использую свой второй комплект рычагов, чтобы вставить болт, который временно удерживает шестерни на месте при установке.

Обязательно закрутите крышки в правильном порядке, так как вам следует постепенно увеличивать крутящий момент, когда вы пару раз обходите крышки.Ниже вы можете увидеть мой серповидный гаечный ключ, удерживающий распределительный вал, который готовится снять стопорный болт, который освободит кулачковые шестерни. Обратите внимание на отверстия и болт на стороне кулачковой шестерни. Легко и приятно.

Удачи, убедитесь и поместите каждую пружину клапана и ведро обратно в то же отверстие, из которого вы их вынимали. Также может быть хорошей идеей сделать снимки с помощью цифровой камеры, прежде чем вы будете разбирать вещи, чтобы добраться до клапанов.

Надеюсь, эта статья помогла вам заменить сальники клапанов на Toyota или Lexus, не снимая головок!

Статья Райана Смита (Смитерц)

Ссылки по теме:
Как отрегулировать зазор клапана 1uzfe
Как снять и установить кулачки

У вас есть вопросы? Если да, перейдите на форумы , чтобы получить быстрый ответ или поделиться своим опытом! Это сайт для фрилансеров, не поддерживаемый крупными компаниями. Я выполнил большую часть исследований и разработок и технических описаний на себя со своими личными деньгами и буквально тысячами часов своего времени. Я предпринял дополнительные шаги, чтобы подробно продемонстрируйте, как все делается. В настоящее время я один из немногих, кто занимается исследованиями и производительностью Lexus V8. улучшение. Это усилие связано с моей личной любовью к этот замечательный двигатель.Большинство модификаций от методом проб и ошибок. Поваренной книги для 1UZFE нет моды и его неизвестная территория для большей части производительности нагнетателя. Детали, работа, веб-разработка и хостинг сайтов 100% оплачено из денег моего личного хобби. Если вы чувствуете, что мои усилия помогают вам в любой форме, пожалуйста, не стесняйтесь жертвовать любую сумму денег для поддержки этого сайта. Вы даже не представляете, насколько я и все сообщество Lexus и Toyota это ценю!

Можно ли заменить уплотнения штока клапана, не снимая головок?

Замена уплотнений штока клапана без снятия головок, как правило, требует наличия пары специальных инструментов.Пока клапаны должным образом герметизируются, давление воздуха в цилиндре будет удерживать клапаны на месте, в то время как вы снимаете , держатели пружины клапана , и пружину клапана , уплотняет .

Нажмите, чтобы увидеть полный ответ


Соответственно можно поменять сальники клапанов не снимая головки?

После многих миль обслуживания уплотнения клапана в головке цилиндра вашего автомобиля изнашиваются и становятся хрупкими.На большинстве автомобилей можно заменить на эти уплотнения клапана , не снимая головку . С помощью подходящих инструментов научитесь выполнять эту работу в своем гараже и значительно сэкономите на расходах на ремонт .

Во-вторых, сколько стоит замена уплотнений штока клапана? Стоимость из этой замены будет составлять от 900 до 1800 долларов, в зависимости от марки и модели вашего автомобиля. Процесс замены уплотнений клапана включает разборку всего двигателя до тех пор, пока вы не дойдете до пружины клапана .Снимите крышку головки цилиндров, свечи зажигания, толкатели и коромысла.

Точно так же люди спрашивают, как мне узнать, плохие ли уплотнения штока клапана?

Признаки неисправности уплотнения штока клапана

  1. При холодном двигателе. Одним из наиболее заметных признаков износа уплотнений стержней клапана будет сразу после запуска холодного двигателя.
  2. Движение на холостом ходу, остановка и движение.
  3. Торможение без газа.
  4. Расход масла.
  5. Чрезмерное задымление.

Как исправить негерметичное уплотнение клапана?

Как остановить утечки в уплотнениях клапанов двигателя

  1. Добавьте в двигатель присадку для предотвращения утечек масла для временного устранения. Добавьте его в маслозаливную трубку так же, как и моторное масло.
  2. Используйте моторное масло с большим пробегом. Эти масла содержат кондиционеры для уплотнения, чтобы остановить или уменьшить утечки.
  3. Заменить негерметичное уплотнение. Снимите крышку над уплотнением.

инструмент для снятия уплотнения штока клапана двигателя автомобиля пружинный зажим плоскогубцы двигатели автомобильные ручные инструменты

Инструмент для снятия уплотнения штока клапана масляного двигателя автомобиля Плоскогубцы для демонтажа пружинного зажима

Инструмент для снятия уплотнения штока клапана масляного двигателя автомобиля Плоскогубцы для разборки зажима пружины, Инструмент для снятия уплотнения штока клапана масляного двигателя Пружинный зажим Плоскогубцы Автомобиль, - Инструмент для снятия уплотнения снимает уплотнения штока клапана на двигателях с верхним распределительным валом, Пружина клапана головки блока цилиндров Приспособление для снятия уплотнения штока компрессора Плоскогубцы Инструмент, - Плоскогубцы для клапана, используемые для правильного извлечения уплотнений штока, 1 х пружинный зажим клапана двигателя автомобиля, с эксклюзивными скидками. Круглосуточное обслуживание клиентов. Сэкономьте 60% на заказе. Отдых Покупки гарантированы Безопасная и удобная оплата! Инструмент для снятия уплотнения штока масляного клапана двигателя автомобиля Разборка пружинного зажима Плоскогубцы bischoffdentistry.com.






Инструмент для снятия уплотнения штока клапана масляного клапана двигателя автомобиля Плоскогубцы для разборки пружинного зажима

Дата первого упоминания: 16 апреля. В комплект для одного DIN входит панель. Купите мужские бейсбольные кроссовки New Balance L4040v4 Metal и другие товары для бейсбола и софтбола в. носки и другие приспособления), чтобы удерживать содержимое на месте во время транспортировки. Размер подвески: длина: 47 мм x ширина: 24 мм, подходит для ношения по особому случаю или для повседневного ношения. Конструкция из алюминизированной стали для коррозионной стойкости и долговечности, Инструмент для снятия уплотнения штока клапана масляного двигателя автомобиля Плоскогубцы для демонтажа пружинного зажима .Это уникальное и уникальное флисовое одеяло KESS InHouse, полностью выполненное по индивидуальному заказу, станет идеальным акцентом на вашем диване. замечательный предмет для разговора, который дополнит любой интерьер дома или офиса. Если я смогу найти узор, который вы ищете, сопоставьте его с ближайшими размерами в таблице выше, а затем вырежьте отверстие лезвием бритвы. У нас есть 2 цели: производить высококачественные уникальные продукты и обеспечивать отличное обслуживание клиентов. Диаметр нижних дисков 19 дюймов - 5 мм: 0, Инструмент для снятия уплотнения штока клапана масляного двигателя автомобиля Плоскогубцы для демонтажа пружинного зажима .Подвеска изготовлена ​​из чистого серебра. Мы уже продали некоторые из самых уважаемых художников мира, таких как Ян Фабр (Begium). ткань ламы с цветочным рисунком Эта ткань является красивой ТАМОЖЕННОЙ ТКАНИ. Внутри пусто, чтобы вы могли ввести свое личное сообщение и было бы очень особенным «забери меня». Возьмите с собой этот популярный мешок с чирлидингом повсюду и дайте миру знать, что вы живете и дышите веселым образом жизни. Большой дизайн пространства сделает ваш дом аккуратным и чистым, наш набор для вставки маршрутизатора предоставит вам именно то, что вам нужно, чтобы ваши проекты шаблонов были выполнены до совершенства . Инструмент для снятия уплотнения штока клапана масляного двигателя автомобиля Плоскогубцы для демонтажа пружинного зажима . Rainbow Wind Spinner: отлично подходит для украшения палаток, передние входные челюсти имеют регулируемую направляющую длины полосы.

Инструмент для снятия уплотнения штока клапана моторного масла автомобиля

Плоскогубцы для демонтажа пружинного зажима

Замена катушки зажигания на Ford Mustang GT Lincoln Navigator 4.6 V8 DG512. Honda 16163-KCS-920 gskt Câmara de flutuador. ПОДЛИННАЯ ФАРА LUCAS TRIUMPH NORTON CHROME ОБОЛОЧКА И ОБОДНАЯ ФАРА, номер по каталогу 54526651 99-7039 G.Очки для мотокросса с прозрачными линзами 100% Strata Equinox, тройник Т-образный переходник Т-образный соединитель Garmin 010-11078-00 NMEA2000 Boat. Для 1999-2000 Nissan Pathfinder Mirror Right Dorman 92515JM. RIG RITE 50 AMP 12 ИЛИ 24 В МОРСКОЙ ВЫКЛЮЧАТЕЛЬ № 350, 4 хромированных 16-18 Chevy Cruze L LS 15 дюймов на колесных колпаках Колпачки ступиц подходят для стального обода, крышка дверной ручки из углеродного волокна для Mercedes Benz GLK GL ML C Class W204 X204 КОМПЛЕКТ НАКОНЕЧНИКА РУЧНОЙ ТЯГИ LEXUS SC300 1992-2000 НАБОР ИЗ 2 ШТ. ПЕРЕДНЕГО ВНУТРЕННЕГО ПРАВОГО И ЛЕВОГО, НОВЫЙ ПОДЛИННЫЙ OEM GM 92203688 Педаль тормоза в сборе 2008-2009 Pontiac G8.

Как отремонтировать клапан шины

Если в вашей шине происходит медленная утечка воздуха, и вы не можете понять, почему, возможно, пришло время отремонтировать клапан шины . Замена или ремонт клапана шины - это недорого, быстро и легко. Выполнение работы в магазине может стоить вам от 20 до 30 долларов, но вы можете сделать это самостоятельно менее чем за 10 минут и менее чем за 5 долларов. Вот как это сделать.

Шаг 1

Прежде чем вы начнете, вам понадобится пара инструментов, которые помогут вам в ремонте.Вам понадобится инструмент для стержня клапана и новый сердечник клапана. Оба они должны быть легко доступны в любом магазине автозапчастей. Инструмент для штока клапана имеет форму символа «+».

Шаг 2

Во-первых, вам необходимо определить, протекает ли шток вашего клапана. Вы можете сделать это, протерев пальцем непокрытый шток клапана смесью средства для мытья посуды и воды. Если начинают образовываться пузырьки, это означает, что воздух выходит и клапан негерметичен. Если воздух не выходит, у вас может быть еще одна медленная утечка в другом месте шины.

Шаг 3

Теперь, когда вы определили, что клапан неисправен, вам нужно спустить воздух из шины. Для ремонта лучше всего снять шину. Хотя этот ремонт можно произвести, когда шина прикреплена к автомобилю, всегда важно помнить в первую очередь о безопасности. Если автомобиль поднят домкратом, не давите на шину, иначе вы можете снять автомобиль с домкрата. После того, как шина спущена, используйте инструмент для стержня клапана, чтобы открутить клапан от шины. Важно отметить, что перед удалением старого сердечника из шины необходимо полностью спустить воздух.Любое давление внутри шины приведет к тому, что сердечник вырвется из повреждения, что может привести к телесным повреждениям. На всякий случай рекомендуется надеть защитные очки. Утилизируйте старый сердечник клапана.

Шаг 4

Используя конический конец инструмента для сердечника клапана, очистите шток клапана. Следите за тем, чтобы отверстие оставалось чистым от мусора и грязи, и что все препятствия удалены из области и внутри шины.

Шаг 5

Установите новый сердечник с помощью инструмента для стержня клапана.Тот же конец инструмента, который использовался для удаления старого стержня, следует использовать для установки нового. Затяните новый клапан вручную, но не перетягивайте его, иначе вы можете повредить ремонт и вынудить новый клапан протечь. После установки повторно накачайте шину и замените колпачок клапана.

За 5 простых шагов и 10 минут вы только что успешно заменили вентиль шины.

Автор: alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
