Парковка в условиях современного города – задача, которая может вызвать стресс даже у опытного водителя. Ограниченное пространство, плотный трафик, риск повредить свой или чужой автомобиль – все это делает процесс маневрирования на стоянке настоящим испытанием. К счастью, существуют устройства, значительно упрощающие эту задачу, и одно из них – парктроник. Этот помощник, предупреждающий о приближении к препятствиям, стал неотъемлемой частью большинства современных автомобилей. Если же в вашей машине его нет, установка парктроника своими руками – вполне посильная задача, которая позволит сэкономить средства и получить ценный опыт работы с автомобильной электроникой. В этом пошаговом руководстве мы подробно опишем весь процесс: от подготовки и выбора места для установки датчиков до подключения и проверки работоспособности системы. Мы затронем все нюансы, включая выбор парковочных датчиков, схему подключения, особенности монтажа и настройки. Следуя нашим рекомендациям, вы сможете самостоятельно установить надежный автомобильный парктроник, обеспечив себе дополнительную безопасность парковки и уверенность за рулем.

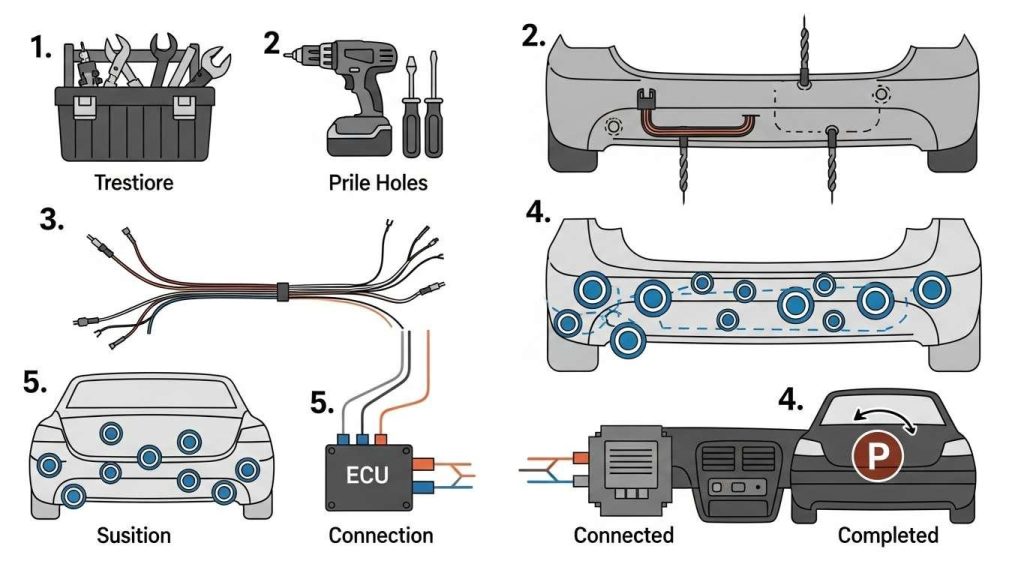

ustanovka parktronika svoimi rukami poshagovaya instrukciya 2

1. Подготовка к установке парктроника

ustanovka parktronika svoimi rukami poshagovaya instrukciya 3

Что необходимо знать и иметь перед началом работы.

1.1. Выбор парктроника

  • Тип парктроника:
    • Ультразвуковой: Наиболее распространенный. Датчики врезаются в бампер.
    • Электромагнитный: Лента крепится изнутри бампера. Не требует сверления, но менее точен. В рамках данной инструкции мы сосредоточимся на установке ультразвукового парктроника.
  • Количество датчиков:
    • 4 датчика: Оптимальный вариант для заднего бампера.
    • 8 датчиков: 4 сзади и 4 спереди, для максимального контроля.
  • Тип индикации: Звуковая, световая (LED), цифровая или графическая. Выбор зависит от личных предпочтений.

1.2. Необходимые инструменты для установки

  • Дрель: Для сверления отверстий под датчики.
  • Коронка (фреза): Специальная фреза нужного диаметра (обычно 18, 20 или 22 мм), которая обычно идет в комплекте с парктроником.
  • Маркер или карандаш: Для разметки мест установки.
  • Рулетка: Для точных измерений.
  • Малярный скотч: Для защиты поверхности бампера и точной разметки.
  • Отвертки (крестовая, плоская): Для снятия обшивки, креплений.
  • Набор ключей (гаечные, торцевые): Если потребуется откручивать бампер.
  • Кусачки/стриппер: Для работы с проводами.
  • Изолента или термоусадочные трубки: Для изоляции соединений.
  • Пластиковые стяжки (хомуты): Для крепления проводов.
  • Мультиметр (опционально): Для проверки напряжения и поиска провода заднего хода.

1.3. Подготовительные работы

  • Изучите инструкцию: Внимательно прочитайте руководство по установке, которое идет в комплекте с вашим парктроником. У разных моделей могут быть свои нюансы.
  • Определите место установки: Выберите место для основного блока управления (обычно в багажнике, рядом с задними фонарями) и место для дисплея/индикатора (в салоне).
  • Подготовьте автомобиль: Поставьте автомобиль на ровную поверхность, заглушите двигатель, поставьте на ручной тормоз. Отключите минусовую клемму аккумулятора для безопасности при работе с электрикой автомобиля.

2. Монтаж парктроника: Установка задних датчиков

Пошаговое руководство по врезке и креплению сенсоров.

2.1. Снятие заднего бампера (при необходимости)

  • В зависимости от модели автомобиля и конструкции бампера, для удобства установки и прокладки проводов может потребоваться его частичное или полное снятие.
  • Обычно бампер крепится на саморезах, клипсах и защелках. Будьте аккуратны, чтобы не повредить крепления.

2.2. Разметка мест для датчиков

  • Ориентиры: Используйте рулетку и малярный скотч для точной разметки. Датчики должны располагаться на одной линии, ровно посередине высоты бампера (или в соответствии с рекомендациями производителя парктроника).
  • Расстояние от земли: Обычно датчики устанавливаются на высоте 50-70 см от земли. Избегайте установки слишком низко (риск повреждения) или слишком высоко (не будут видеть низкие препятствия).
  • Расстояние между датчиками: Для 4-х датчиков на заднем бампере: расположите центральные датчики на расстоянии 40-50 см друг от друга, а крайние (угловые) – на расстоянии 30-40 см от центральных. Общее расстояние между крайними датчиками должно быть около 100-120 см.
  • Защита: Наклейте малярный скотч в местах сверления, чтобы предотвратить сколы краски.

2.3. Сверление отверстий под датчики

  • Используйте коронку из комплекта: Она имеет ограничитель, который не позволит просверлить бампер насквозь слишком глубоко.
  • Аккуратность: Сверлите медленно и равномерно, без сильного нажима, чтобы не повредить бампер.
  • Удаление заусенцев: После сверления аккуратно удалите все заусенцы острым ножом или надфилем.

2.4. Установка датчиков парковки

  • Каждый парковочный датчик имеет стрелку или метку «UP» (вверх). Устанавливайте их строго в соответствии с этой меткой, чтобы обеспечить правильное направление ультразвуковых волн.
  • Аккуратно вставьте сенсоры парктроника в подготовленные отверстия до щелчка. Убедитесь, что они плотно сидят.

2.5. Прокладка проводов от датчиков

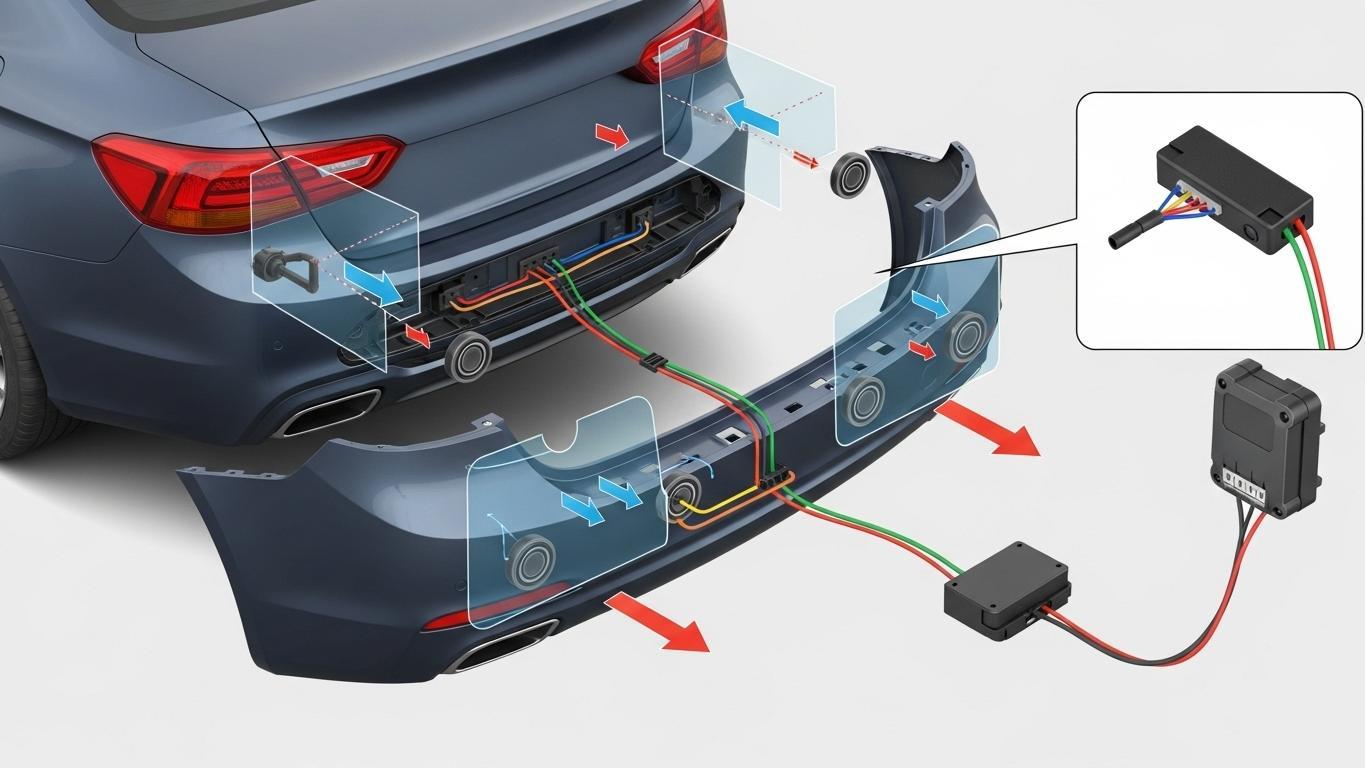

  • Протяните провода от каждого датчика через внутреннюю полость бампера к месту установки блока управления (обычно в багажнике).
  • Используйте пластиковые стяжки, чтобы закрепить провода и предотвратить их болтание или повреждение.

3. Подключение парктроника: Электрика автомобиля

Схема подключения центрального блока и индикатора.

3.1. Установка блока управления

  • Выберите сухое, защищенное от влаги место в багажнике, подальше от движущихся частей. Часто это ниша за обшивкой в районе задних фонарей.
  • Закрепите блок управления с помощью двустороннего скотча или винтов.

3.2. Подключение датчиков к блоку управления

  • Подключите каждый провод от датчика к соответствующему разъему на блоке управления. Разъемы обычно пронумерованы (1, 2, 3, 4) или помечены буквами (A, B, C, D) и соответствуют положению датчика на бампере (например, D1 – левый внешний, D2 – левый внутренний и т.д.). Важно соблюдать правильную последовательность подключения.

3.3. Подключение питания

  • Провод питания (+12В): Основное питание для парктроника. Обычно подключается к проводу, который подает питание на лампу заднего хода. Это позволяет парктронику включаться автоматически при включении задней передачи.
  • Поиск провода заднего хода:
    • Включите зажигание (не двигатель) и заднюю передачу.
    • С помощью мультиметра найдите провод, на котором появляется напряжение +12В.
    • Обычно этот провод находится в жгуте, идущем к заднему фонарю.
  • Подключение: Аккуратно зачистите изоляцию на проводе заднего хода, припаяйте или используйте специальные обжимные коннекторы для подключения провода питания парктроника. Тщательно изолируйте соединение изолентой или термоусадочной трубкой.
  • Провод массы (GND): Подключите к любой металлической части кузова автомобиля, которая обеспечивает надежный контакт с «массой».

3.4. Установка и подключение индикатора/дисплея

  • Размещение: Выберите удобное место в салоне, где дисплей будет хорошо виден, а звук акустического сигнала будет четко слышен. Это может быть приборная панель, зеркало заднего вида (если индикатор встроен в него) или другое место.
  • Прокладка провода: Аккуратно проложите провод от дисплея/индикатора до блока управления, скрывая его под обшивкой или пластиковыми элементами салона.
  • Подключение: Подключите провод к соответствующему разъему на блоке управления.

4. Проверка и настройка парктроника

Финальные шаги для корректной работы системы.

4.1. Проверка работоспособности

  • Подключите аккумулятор: После завершения всех подключений подсоедините минусовую клемму аккумулятора.
  • Тест: Включите зажигание, затем включите заднюю передачу. Парктроник должен издать короткий звуковой сигнал, что означает его включение.
  • Проверка датчиков: Медленно пройдитесь рукой перед каждым датчиком, начиная с дальнего расстояния и постепенно приближаясь. Вы должны слышать изменение частоты звукового сигнала и видеть соответствующую индикацию на дисплее.
  • Проверка «слепых зон»: Убедитесь, что система реагирует на препятствия по всей ширине бампера, включая угловые датчики.

4.2. Настройка парктроника (калибровка)

  • Большинство современных парктроников не требуют сложной калибровки и работают «из коробки». Однако некоторые модели могут иметь возможность регулировки чувствительности датчиков.
  • Регулировка чувствительности: Если парктророник дает ложные срабатывания на дождь, снег или траву, попробуйте снизить чувствительность. Если он не видит мелкие препятствия, попробуйте ее увеличить. Информацию о регулировке ищите в инструкции к вашей модели.
  • Громкость звукового сигнала: Обычно регулируется на самом дисплее или блоке управления.

4.3. Финальная сборка

  • После успешной проверки установите на место все снятые элементы обшивки и бампер.
  • Убедитесь, что все провода надежно закреплены и не мешают движущимся частям.

5. Возможные проблемы и ремонт парктроника

Что делать, если что-то пошло не так.

5.1. Ложные срабатывания

  • Причины: Грязь, лед, снег на датчиках; слишком высокая чувствительность; неправильное расположение датчиков.
  • Решение: Очистите датчики, попробуйте отрегулировать чувствительность, проверьте правильность установки.

5.2. Отсутствие реакции на препятствия

  • Причины: Неправильное подключение питания; неисправный датчик; поврежденный провод; слишком низкая чувствительность.
  • Решение: Проверьте все соединения по схеме подключения, убедитесь в наличии питания, проверьте каждый датчик по отдельности.

5.3. Не работает один датчик

  • Причины: Повреждение датчика или его провода.
  • Решение: Замените неисправный датчик. Некоторые парктроники позволяют легко заменить отдельный сенсор.

Самостоятельная установка парктроника – это не только способ сэкономить, но и отличная возможность глубже понять устройство своего автомобиля. Следуя этому пошаговому руководству, вы сможете успешно выполнить монтаж парктроника, даже если у вас нет большого опыта работы с автомобильной электроникой. Главное – это внимательность, аккуратность и строгое соблюдение всех рекомендаций. Правильная установка датчиков парковки, грамотное подключение парктроника к электрике автомобиля и тщательная проверка работоспособности системы обеспечат вам надежного помощника на дороге. Помните, что каждый парковочный датчик играет ключевую роль в обеспечении безопасности парковки. После установки вы оцените, насколько проще и увереннее стало маневрировать в ограниченном пространстве. Акустический сигнал, а также визуальная индикация на дисплее, станут вашими надежными ориентирами, предотвращая неприятные столкновения и царапины. Надеемся, что это руководство по установке поможет вам успешно выполнить эту задачу и наслаждаться всеми преимуществами современного автомобильного парктроника.
